设计带有BOM的HiFi功率放大器的方案
来源:华强电子网 作者:—— 时间:2012-10-29 10:59
这是个简单的低成功率放大器。你可以有5种方法完成她,就像图表中所指示的(从20W到80W RMS ).
说明注释:-你首先要作的是测试末极功率管的放大系数hfe or β.如果他们的差异大于30%,放大器将不会给你提供一个清晰的声音,我使用的是MJ3001和 MJ2501晶体管,他们的差异在5%.
-在开机之前,你必须把输入端短路,在放大器的输出端串入一个电流表,然后打开电源,调整R13使电流表电流到微安培级,如果你足够幸运,或许可以达到0,电流表电流在10微安培是很容易做到的。

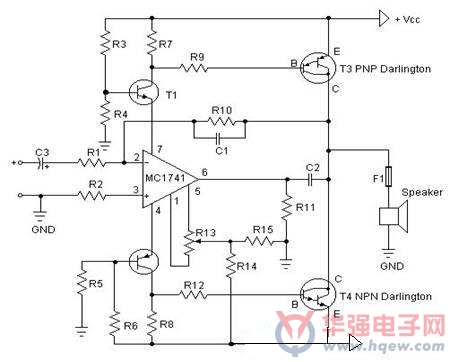

功率放大器电路图:

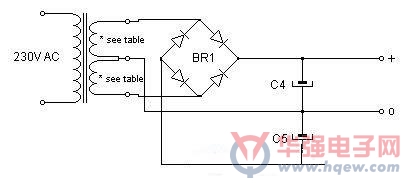

电源电路:
元件及参数表:
20 / 35 W | 25 / 40 W | 35 / 60 W | 50 / 80 W | 80 / 125 W | |
T1 | BC546 | ||||
T2 | BC556 | ||||
T3 (PNP 达林顿) | BD898, BD678 | BD896, BD676 | BDX34 | MJ900G | 2N6052, MJ2501 |
T4 (NPN达林顿) | BD897, BD677 | BD895, BD675 | BDX33 | MJ1000G | 2N6059, MJ3001 |
C1 | 10 ~ 12 pF | ||||
C2 | 4.7 ~ 5.6 nF | ||||
C3 (无极性电容) | 1 ~ 10 uF | ||||
C4, C5 | 2200 uF / 35 V | 4700 uF / 35 V | 4700 uF / 35 V | 4700 uF / 50 V | 4700 uF / 50 V |
R1, R2, R9, R12 | 10 kΩ | ||||
R3, R4, R5, R6, R14, R15 | 3.3 kΩ | ||||
R7, R8 | 680 Ω | ||||
R10 | 100 kΩ | ||||
R11 | 47 kΩ | ||||
R13 (微调电阻) | 10 kΩ | ||||
F1 (快速) | 1,2 A | 1,6 A | 2 A | 2,2 A | 4 A |
BR1 | B40C1500 | B40C2000 | B40C2800 | B40C3200 | B40C5000 |
冷却器 | 4,5 | 2,7 | 2,0 | 1,7 | 1,5 |
变压器次级电压 ( ± 20 % ) | 20 + 20 V | 20 + 20 V | 20 + 20 V | 22 + 22 V | 22 + 22 V |
变压器次级电流 | 0,8 A | 1,2 A | 1,3 A | 1,5 A | 2,5 A |
功率 (RMS) | 20 W | 25 W | 35 W | 50 W | 80 W |
音乐功率 | 35 W | 40 W | 60 W | 80 W | 125 W |
最小扬声器阻抗 | 8 Ω | 8 Ω | 8 Ω | 8 Ω | 4 Ω |
供电电压 ( ± 20 % ) | ± 25 V | ± 25 V | ± 25 V | ± 30 V | ± 30 V |
最大电流 | 0,54 A | 0,85 A | 1,0 A | 1,15 A | 2,0 A |
最大功率时所需输入电压 | 1,8 V | 1,5 V | 1,7 V | 1,95 V | 1,7 V |
输入阻抗 | 10 kΩ | ||||
带宽 (-3 dB) | 0 – 100.000 Hz | ||||
THD at ? P | 0,04 % | ||||
THD at Psin | max 0,18 % | ||||
频响 | 93 dB |
这个放大器有很好的音质.
