电感反馈式振荡电路

来源:电子发烧友 作者:华强电子网 时间:2019-01-23 12:56

振荡电 反馈式 电感

电感反馈式振荡电路

1.电路组成

为了克服变压器反馈式振荡电路中变压器原边线圈和副边线圈耦合不紧密的缺点,可将变压器反馈式振荡电路的N1和N2合并为一个线圈,如右图所示,为了加强谐振效果,将电容C跨接在整个线圈两端,便得到电感反馈式振荡电路

2.工作原理

观察电路它包含了放大电路、选频网络、反馈网络和非线性元件(晶体管)四个部分,而且放大电路能够正常工作。

用瞬时极性法判断电路是否满足正弦波振荡的相位条件:断开反馈,加频率为f0的输入电压,给定其极性,判断出从N2上获得的反馈电压极性与输入电压相同,故电路满足正弦波振荡的相位条件,各点瞬时极性如上图所示。

只要电路参数选择得当,电路就可满足幅值条件,而产生正弦波振荡。

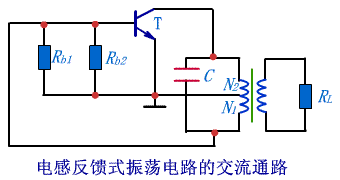

如下图所示为电感反馈式振荡电路的交流通路,原边线圈的三个端分别接在晶体管的三个极,故称电感反馈式振荡电路为电感三点式电路

3.振荡频率及起振条件

振荡频率

反馈系数

起振条件

4.优缺点

电感反馈式振荡电路中N2与N1之间耦合紧密,振幅大,易起振;当C采用可变电容时,可以获得调节范围较宽的振荡频率,最高振荡频率可达几十MHz。由于反馈电压取自电感,对高频信号具有较大的电抗,反馈信号中含有较多的高次谐波分量,输出电压波形不好
