安森美半导体推出带大电流能力的微型集成驱动IC

安森美半导体推出带大电流能力的微型集成驱动IC

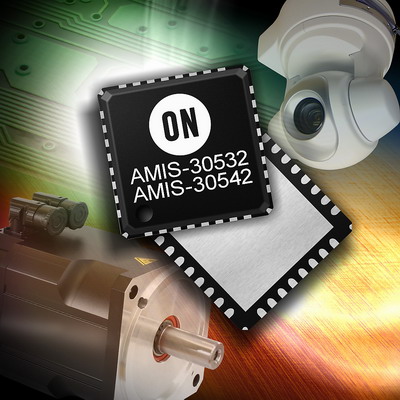

        2009年12月4日，全球首要高性能、高能效硅方案供应商安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)推出两款新的高集成度集成电路(IC)，令步进电机应用中以更少的元器件和更小的电路板空间驱动大电流电机。新的AMIS-30532及AMIS-30542微步步进电机驱动器拥有大电流能力，带集成H桥，非常适用于汽车、工业、办公设备、医疗及船舶应用中的运动控制。

         AMIS-30542混合信号电机驱动IC的设计是为与两相步进电机及主微控制器(MCU)一起使用，提供高精度及可靠的电机控制，并提供连续2.2安培(A)及峰值5.0 A的最大电流输出。每个器件集成了智能电机控制功能，并带有稳压、板载电流感测及多种保护和诊断功能。这种高集成度省下了外部开关及感测电阻。板载速度及负载角反馈功能使保安相机、机器人到打印机、工业自动化设备及纺织机器等应用省除昂贵的线路末端 (end of line)开关及霍尔传感器。

        这些新的IC具有两个嵌入式H桥，以串行外围接口(SPI)接口及专用输入/输出(I/O)引脚连接至主微控制器。每颗芯片提供速度及负载角输出，支持精确控制电机转矩和速度及构建停转检测算法。能配置为从满步到32微步的7种步进模式。片上电流转换器用于根据“NXT”输入引脚的时钟信号及方向(DIR)寄存器或输入引脚的状态，计算适当的脉宽调制(PWM)电流。PWM电流控制包括自动选择快速及慢速衰减模式。

        AMIS-30532 及AMIS-30542均兼容于5伏(V)和3.3 V微控制器。集成的稳压器能用于为微控制器供电，因而进一步将所需的外部元器件数量减至最少。每个器件均集成了微控制器复位功能和集成看门狗功能，还提供发热警示及关闭功能和完整的输出保护及诊断功能。

        安森美半导体运动控制及能量管理产品总监Guido Remmerie说：“结合高精度速度及转矩控制与更大的集成电流能力，适合更宽广范围的电机及新兴应用，节省空间及减少元器件数量。AMIS-30532及AMIS-30542提供业界领先的集成度与超小型NQFP封装，在符合这些标准的同时，还提供诸如工业及汽车应用中要求严格的可靠性。”

        AMIS-30532及AMIS-30542采用NQFP-32封装，高度低于1毫米(mm)，占位面积为7 x 7 mm。AMIS-30532和AMIS-30542批量1,000片的单价分别为5.30美元和5.60美元。
