NCP1252应用设计：NCP1252元件计算
1) 用于选择开关频率的电阻Rt
采用一颗简单电阻，即可在50至500 kHz范围之间选择开关频率(FSW)。假定开关频率为125 kHz，那么我们就可以得到：
其中，VRt是Rt引脚上呈现的内部电压参考(2.2 V)。
2) 感测电阻

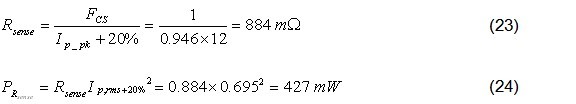

NCP1252的最大峰值电流感测电压达1 V。感测电阻(Rsense)以初级峰值电流的20%余量来计算，其中10%为励磁电流，10%为总公差：
3) 斜坡补偿
斜坡补偿旨在防止频率为开关频率一半时出现次斜坡振荡，这时转换器工作在CCM，占空比接近或高于50%。由于是正激拓扑结构，重要的是考虑由励磁电厂所致的自然补偿。根据所要求的斜坡补偿(通常为50%至100%)，仅能够外部增加斜坡补偿与自然补偿之间的差值。

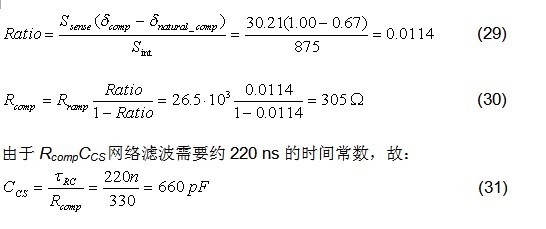

目标斜坡补偿等级为100%。相关计算等式如下：

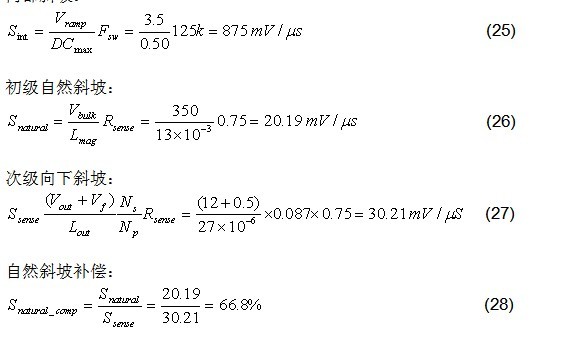

内部斜坡：
