凌力尔特推出2.5V至5.5V过压和过流保护器LTC4362

来源:华强电子网 作者:—— 时间:2010-06-24 11:43

凌力尔特

2010 6 24 凌力尔特公司 (Linear Technology Corporation) 推出 2.5V 5.5V 过压和过流保护器 LTC4362,该器件为保护低压、便携式电子产品免受电压瞬态和电流浪涌损害而设计。电源适配器失效或故障,或者将一个 AC 适配器带电插入设备的电源输入时,可能会发生过压。无意间将错误的电源适配器插入设备可能会因过压或负电源电压而引起损坏。LTC4362 运用准确度为 2% 5.8V 过压门限检测过压事件,并在 1us (最大值) 时间内快速响应,以隔离下游组件和输入。高达 28V 的过压保护由一个内部雪崩额定的低 RDS(ON) MOSFET 实现,而且在大多数应用中无需瞬态电压抑制器 (TVS) 或其它外部组件,就可承受电感电缆瞬态。此外,LTC4362 监视一个内部电流检测电阻器两端的压降,以提供准确度为 20% 1.5A 过流门限。LTC4362 目标是具有多个电源选项的便携式电子产品,如通过交流和汽车电池适配器以及USB端口充电的蜂窝电话、MP3/MP4 播放器、数码相机等。

LTC4362 控制一个内部 40mΩ N 沟道 MOSFET,以便在正常工作情况下提供一条从输入到负载的低损耗通路。浪涌电流限制由一个受控制的栅极电压转换率实现。如果输入端的电压超过 5.8V 过压门限,那么 GATE 就在 1us 内被拉低以保护负载。LTC4362 具有由 /ON 引脚控制的软停机功能,而且为可选外部 P 沟道 MOSFET 提供一个栅极驱动输出,以实现电压反向保护。电源良好输出引脚指示栅极接通。LTC4362 有两种版本可选:LTC4362-1 在过流事件之后锁断,而 LTC4362-2 130ms 延迟之后进行自动重试。在过压情况之后,两种版本都以一定的启动延迟自动重启。

LTC4362 规定在整个商用和工业温度范围内工作,采用 8 引脚、2mm x 3mm DFN封装。评估版和样品已开始在线提供。LTC4362 的千片批购价为每片 1.60 美元,并已开始按生产量供货。

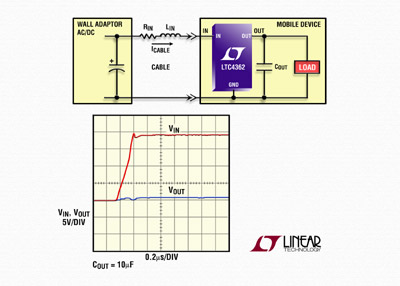

照片说明 20V 带电插入 LTC4362

性能概要LTC4362

·         2.5V 5.5V 工作

·         过压保护高达 28V

·         内部 40mΩ N 沟道 MOSFET 31mΩ RSENSE

·         就大多数应用而言雪崩额定的 MOSFET 无需输入电容器或 TVS

·         <1us 的过压断开时间,缓慢停机

·         准确度为 2% 5.8V 过压门限

·         准确度为 20% 1.5A 过流门限

·         采用 1uF COUT,输入承受高达 ±25kV HBM ESD

·         受控制的加电 dV/dt 限制浪涌电流

·         电压反向保护

·         电源良好输出

·         低电流停机 (1.5uA)

·         过流后锁断 (LTC4362-1) 或自动重试 (LTC4362-2)

·         采用 8 引脚 (2mm x 3mm) DFN 封装
