1　引言

　　UPS(Uninterruptible power supply)即不间断电源，是一种介于交流电网和负载间的电力电子装置，其基本功能是当交流电源失电时，保证对负载不间断的供电、确保负载连续正常运行。现代UPS还应具备输出高品质电能、对电网的影响小、智能化程度高等特点。

　　UPS的控制思想上有基于线性控制理论和基于非线性控制理论的两类控制策略, 其中非线性控制理论主要采用滑模控制、重复控制、无差拍控制。滑模控制系统具有较强的鲁棒性，即对被控对象模型误差，参数变化和外部扰动具有极好的不敏感性，但传统的连续滑模控制在实际应用中存在系统抖动问题，会产生大量谐波，因此无法在UPS系统中得到广泛应用。随着近年来离散滑模控制理论和数字控制技术的发展，大幅度的缩短了采样时间，提高了系统的切换频率，从而有效的消除了抖动现象。在UPS逆变器设计中采用离散滑模控制，可以提高UPS的可靠性和可利用性，满足现代UPS系统较高的性能要求。[2][3]

　　2　UPS系统构成

　　UPS系统主要由整流器，蓄电池组和逆变器组成。其中UPS的逆变器主电路采用全桥逆变电路，并带有L-C滤波器，通过控制逆变器输出和负载间的静态开关，使市电停电时，蓄电池组和逆变器能持续为负载供电。系统简化原理图如图1所示。

　　为了提高系统的切换频率，消除抖动现象，UPS的核心控制器件选用TI公司的DSP TMS320LF2407，其指令周期为33ns，带有模数转换，串行外设接口，串行通信接口模块，事件管理器等的外围模块，16位定点内核和指令集，其指令集源码向上兼容TMS320C5x系列，具有良好的可移植性，其内核的高性能运算能力，使其能够运行复杂的控制算法，提高了控制器的灵活性和逻辑判断能力，从而使系统性能更为优越。

　　图1 单相在线式UPS系统

　　在逆变器及其输出滤波电路中，电感电流

　　和电容电压

　　是可控变量，未知的负载电流

　　可视为外部干扰。假设开关频率远高于调制频率，即可得到UPS逆变器状态空间方程：

　　其中

　　表示系统控制输入。，

　　分别表示电流传感器和电压传感器增益。

　　表示直流母线电压标称值。

　　在实际应用中，UPS必须拥有优良的性能，如抗干扰，电压波形失真较小，良好的跟踪性能，能够在非线形负载或者过流的情况下正常工作。本文即为满足UPS逆变器这些要求而设计一个具有双环结构的离散滑模控制器。

　　3　逆变器控制设计

　　逆变器采取双环结构设计，由电流预测器和电流控制器组成，且两者分别设计各自的切换平面，均采用自由顺序控制方法。电流预测器应具有比电流控制器更快的响应且对负载变化不敏感。电流控制器将具有单边行为特性以有效的消除了以前采用连续滑模控制时出现的抖动现象。电流预测器通过跟踪输出电压的误差估计出所需的电感电流，电流控制器则用来调节电感电流并产生PWM逆变器的控制信号。这样，逆变器将具有限流和固定切换频率的特性。其控制系统方框图如图2所示。

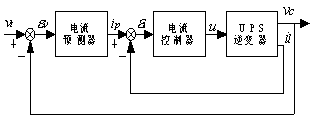

　　图2　 控制系统方框图

　　3.1 电流预测器设计

　　为了消除输出电压的静态误差，在系统滑模平面设计中，加入误差积分项

　　，得到状态方程

　　其中

　　为参考控制量，

　　为积分增益

　　与(2)联立后，设采样周期为T，可得到离散系统方程
