基于EZDimming的节能LED照明系统

    引言

　　照明设计者首先需考虑发光强度（计量单位为坎德拉，cd）或光通量，还要考虑被照物或被照平面所得到的光照度（计量单位为勒克斯，lx）。假如我们有一个10W的LED台灯，发出来的总光通量是600lm,若这600lm全部集中在1m2的桌面，那桌面的照度就是600lx。

　　不同的照明位置和不同的公共场所，有不同的照明需求标准。例如，在商店照明中，明亮的食物可刺激食欲；珠宝、钟表、衣饰等有明亮的照度可刺激购买欲；彩印、画廊、博物馆、诊疗室等都要有1000lx的照度。办公室、教室、工厂、生产线等的照明则要求300~800lx。车站、机场、大楼大厅、走廊等非工作场合有100~300lx即可。而在公园、停车场、街道则可低到10~50lx。按照实际需求，采用不同光源。好的照明设计不仅节能省电，而且也符合环保要求。

　　1  调光的作用和意义

　　灯光是人工照明，为夜晚或自然光不足的场合提供足够的照度。但灯光消耗电力，在不需要时关掉灯光可节约能源。不过在有些时段和情况下，如果可把灯光调到较暗的程度（25%~50%），也是可以显着降低能源消耗的（-50%~-75%）。

　　据不完全统计，全国的照明负载约占总用电量的20%,亦即照明将消耗发电系统约20%的功率。带可调光的照明产品比不带调光功能的照明产品更节能，实现照度和光通量的调节就是调光器的作用。因此，在照明设计中，充分发挥调光的作用，就完全可以达到大幅度节能的目的。

　　2  现有的调光方式

　　2.1 电阻式调光

　　过去，曾采用最原始的电阻式调光，如图1所示，在照明电路中由一个可变电阻进行调光。应用非常简单，也不会产生干扰，但其分压原理是让电能不完全用在灯具（电器）上，没有效率可言。调暗灯光时，调光电阻因分压过多而产生大量的热能，造成能源的浪费和环境的劣化。故取而代之的是可控硅调光方式。

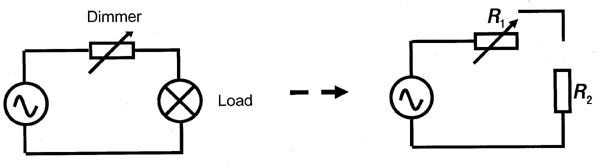

图1 电阻式调光

　　2.2 可控硅调光

　　如图2所示，可控硅调控技术的基本原理是：利用RC移相来延迟触发，实现斩波，改变电压的均方根值（有效值为Vrms）。同时，利用双向可控硅（DIAC）导通电压的对称性，达到可控硅（TRIAC）的对称触发。故改变电阻值就可得到不同的导通角，应用切相原理，减少Vrms,以降低普通负载（电阻负载）的功率。

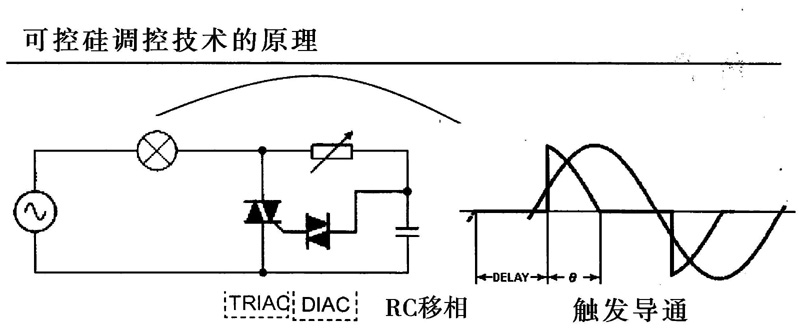

图2 改变电阻值可得到不同的导通角

　　因此效率较高，性能也稳定。图3为可控硅调光器的工作原理图。

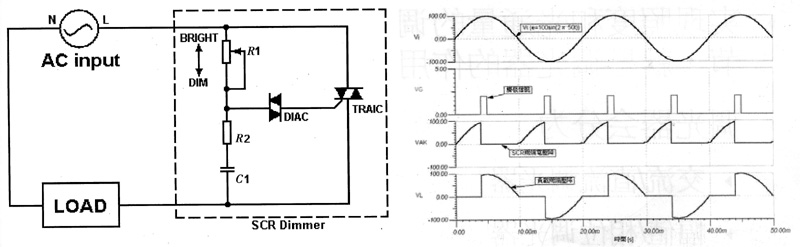

图3 可控硅调光的工作原理图
