基于CSC6562A+A433的LED驱动电源设计方案

    随着大功率LED光源的大量使用，对LED驱动器的技术要求是与日俱增。本文提供LED照明应用针对18W外置电源的设计。CSC6562A应用在由临界电流模式控制IC所控制的反激转换电路，能够高效率，高性能。同时提供各种保护以提高驱动的可靠性。

　　基于CSC6562A+A433实现的LED驱动电源设计

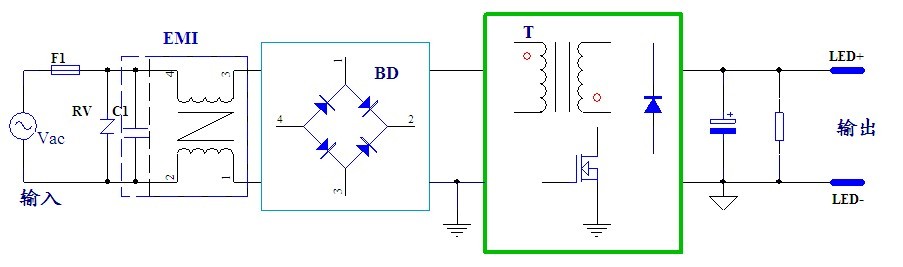

　　反激AC-DC转换从成本和功率密度的角度，仍是比二级转换更具吸引力的解决方案。反激AC-DC转换器可直接将AC输入电压转换成DC输出电压，并且不需要前稳压器，如图一所示：

图一 反激AC-DC转换器

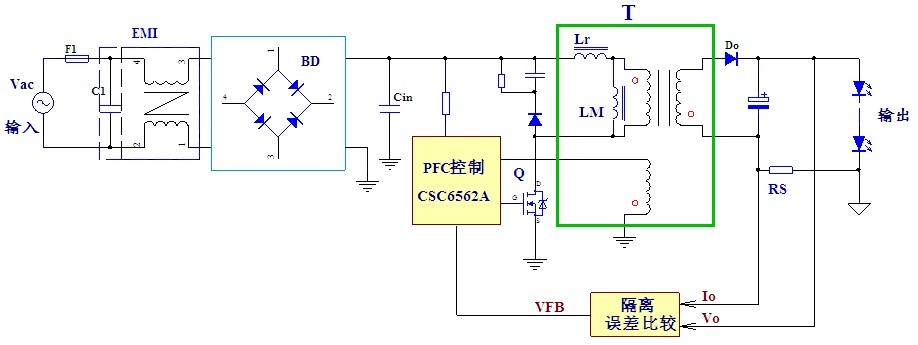

　　图二所示是返驰式反激AC-DC转换器的电路图。CSC6562A是作为控制器使用，并应用CV（恒定电压）和CC（恒定电流）模式反馈电路，以防止过载和过压的情况。在LED照明中，输出一定是满载的情况，且如果LED的接面温度升高的话，LED的正向电压会降低。因此，在正常状态下，应该用CC模式来控制输出，而CV模式仅用于过电压保护。

图二 返驰式反激AC-DC转换器的电路图。

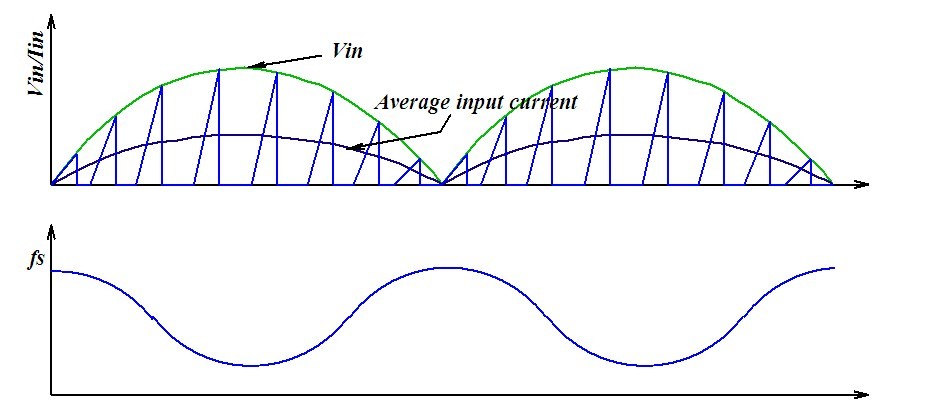

　　CSC6562A是CRM PFC控制器；其开关的开启时间是固定的，但关闭时间则会随着稳定状态而改变。因此，切换频率会随着图三中所示的输入电压变化而变化。

图三 切换频率随输入电压变化

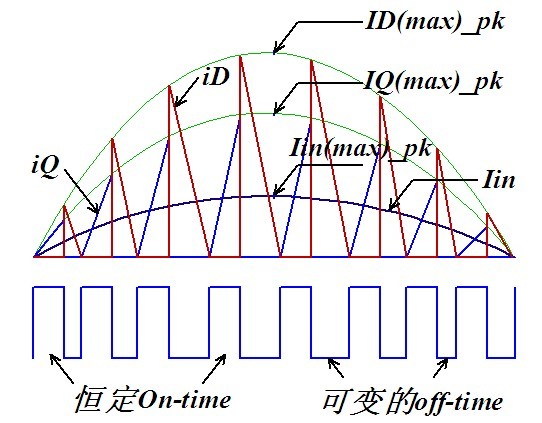

　　图四所示为一次侧开关电流，二次侧二极管电流和闸极信号理论波形的图解。在零电流情况下，MOSFET Q 开启时，快恢复二极管（Fast Recovery Diode,FRD）Do 是关闭的，而在硬式切换的情况下，Q关闭时Do是开启的。

图四 理论波形

    设计范例

　　此处为使用CSC6562A实现的针对18W返驰式AC-DC外置电源的设计指南。

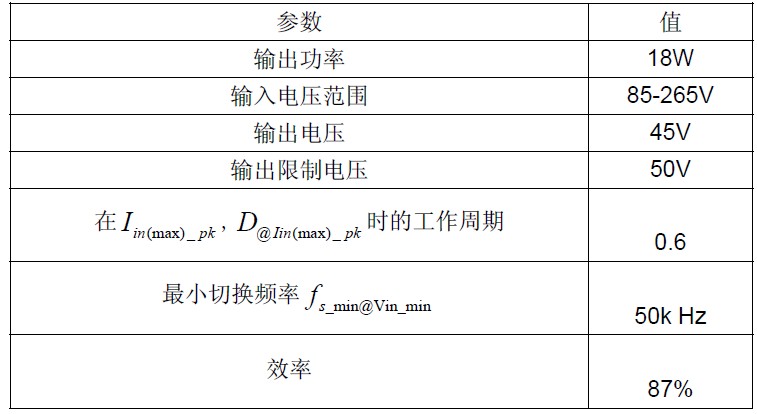

　　表一所示为应用的系统参数。

表一 系统参数
