盘点CES2013芯片大战中最彪悍的处理器

       不让Apple iOS Device专美於前，除了Google為首的Android、Microsoft的Windows 8 RT等针对行动装置需求开发的嵌入式系统外，在终端使用者装置上所应用的运算解决方案，已从单核心整合处理器，渐渐改以双核中高阶应用处理器作為核心解决方案。在CES2013中，多家行动晶片、平板电脑大厂，也将最新的四核、甚至八核心处理器技术作為新一代產品的开发标準...

       Apple以iOS进行整合的各式行动装置，从原有的A4、A5等系列处理器，自单核心进阶升级至多核心解决方案，一方面透过提升核心处理器的运行频率与架构改善整体效能，另一方面也透过多核心的SMP处理架构将原有的方案，而这种使用处理架构的核心整合，不但使原有的载板可以在最小改动下大幅将整体运行效能以近於倍增的效果提升，也可以成為行销產品的重要亮点，也成為近来行动终端装置的產品设计趋势。

            Snapdragon　800系列嵌入式处理器受惠新製程改善，运行时脉可提升至2.3GHz。Qualcomm

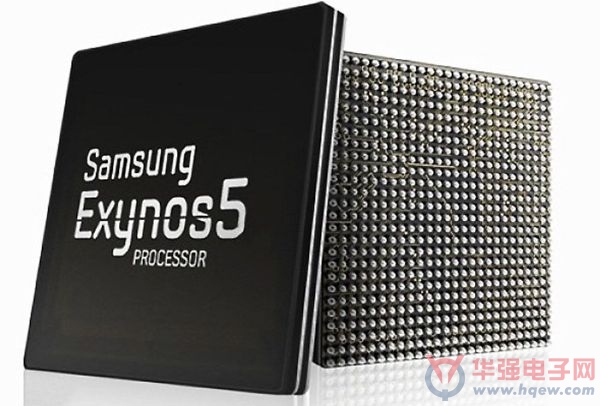

                 Samsung　Exynos　5　Octa為採八核架构之嵌入式运算方案。Samsung

行动装置多核成潮流 晶片大厂竞推多核方案

       而此多核心导入设计应用的潮流，在CES2013展中更為热门！以2013的CES展中，行动晶片大厂纷纷以比效能、比核心数等技术导入，展示目前研发中的前端嵌入式处理器技术！例如，NVIDIA就推出号称全球速度最快的Tegra 4嵌入式处理器，Qualcomm发表四核心800系列嵌入式產品，Samsung则更夸张，直接将嵌入式处理器的竞争门槛拉高到八核心规格，预计将在Exynos 5 Octa嵌入式处理器中率先推出首款整合八核心技术解决方案。

       先检视Samsung最新八核心嵌入式处理器方案，以CES初次曝光的Exynos 5 Octa產品来说，為整合两组四核心运算单元的整合晶片，等於是由两组四核处理器再利用封装技术整合成一个八核心的运算架构；而Exynos 5 Octa為以ARM的big.LITTLE技术架构為基础，内部架构為由一组佔位较大的四核心Cortex-A15嵌入式运算区块来进行负荷较重的运算工作，而再由另一组於晶片中佔位较小的四核心Cortex-A7嵌入式运算区块，来进行低负荷的运算工作。

Exynos 5 Octa八核设计 兼具效能与低功耗要求

       Exynos 5 Octa八核设计的主要概念，為利用最新的半导体科技与封装技术，将多核心的设计方案以行动装置所需的效能改善与维持低功耗设计目标，利用将异质核心的高度整合，达到可同时满足高负荷运算所需的高效能表现，同时也可在低负荷运算时儘可能利用低负载的运算核心，达到最省电的运行表现，让即便终端装置為求提升產品性能的同时，也可达到接近现有中、低阶运行效能產品才能达到的低功耗表现。

       基本上Exynos 5 Octa新款嵌入式处理器，其实是等於两组四核心嵌入式运算区块的再整合，由系统判断用户目前的操作情境与效能需求，例如，在不需高效能的电子邮件、文书处理运行需求时，由四核心Cortex-A7嵌入式运算区块进行主要操作，避免高效能核心运行功耗影响產品电池续航力，而当使用者在进行大量3D游戏、HD影音解码播放时，Exynos 5 Octa转由四核心Cortex-A15嵌入式运算区块来进行负荷较重的运算工作，藉此释出最大化嵌入式处理器的效能。据Samsung所提供的数据参数，Exynos 5 Octa经过实测，除在效能上的大幅提升外，其核心运行节约效能条件下还能较前代Exynos 4嵌入式处理器提升70%效能表现。
