凌力尔特效率达98%的同步降压升压型控制器

来源:华强电子网 作者:—— 时间:2013-02-20 14:47

       近日,凌力尔特公司 (Linear Technology Corporation) 推出效率非常高 (达 98%) 的同步降压-升压型 DC/DC 控制器 LT8705,该器件可在输入电压高于、低于或等于输出电压的情况下运作。这个器件用 4 个反馈环路来调节输入电流 / 电压以及输出电流 / 电压。输入电流和电压反馈环路可防止太阳能电池过载。输出电流环路为电池充电器或电流源提供稳定的输出电流。LT8705 可使用在多种应用中,例如电信和汽车中的电压稳定器、以及太阳能或高阻抗电源和电池系统。

       LT8705 在 2.8V 至 80V 的宽输入电压范围内工作,产生 1.3V 至 80V 输出,采用单个电感器和 4 开关同步整流。用单个器件可提供高达 250W 的输出功率。当多个电路并联时,可以实现更大的输出功率。工作频率可在 100kHz 至 400kHz 范围内选择,也可同步至一个外部时钟。LT8705 采用专有的电流模式控制架构,以降压或升压模式实现恒定频率工作,而且提供了 4 个强大的内置 N 沟道 MOSFET 栅极驱动器。用户可以选择强制连续、断续和突发模式 (Burst Mode?) 工作,以最大限度地提高轻负载时的效率。

       其他特点包括指示哪些反馈环路处于工作状态的伺服引脚、一个 3.3V/12mA LDO、可调软启动、内置芯片温度监视器、以及在 -40°C 至 125°C 的工作结温范围内准确度为 ±1% 的基准电压。LT8705 采用 38 引脚 5mm x 7mm QFN 封装,还采用具备额外引脚间距以适用于高压工作的 38 引线 TSSOP 封装。千片批购价为每片 5.95 美元。如需更多信息,请登录 www.linear.com.cn/product/LT8705。

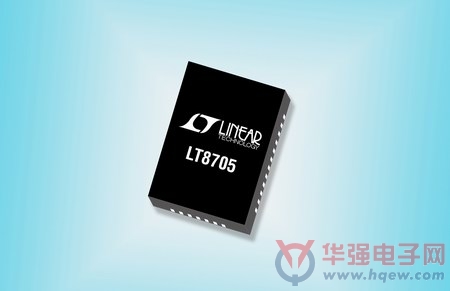

                     照片说明: 80V 降压-升压型 DC/DC 控制器



性能概要:LT8705

·         单电感器架构

·         可在输入电压高于、低于或等于输出电压的情况下运作

·         2.8V 至 80V 的输入电压范围

·         1.3V 至 80V 的输出电压范围

·         4 个调节环路 (输入 V/I 和输出 V/I)

·         同步整流

·         高达 98% 的效率

·         4 个内置 MOSFET 栅极驱动器

·         用单个器件能提供 250W 输出功率

·         100kHz 至 400kHz 的固定可同步工作频率

·         伺服引脚指示哪些反馈引脚处于工作状态

·         3.3V/12mA 内置 LDO

·         可调软启动

·         在 -40oC 至 +125oC 的温度范围内基准电压准确度为 ±1%

·         提供额外引脚间距的 38 引脚 5mm x 7mm QFN 和 TSSOP 封装
