TI电源芯片超低静态电流延长MCU电池寿命

来源:华强电子网 作者:—— 时间:2013-07-22 09:24

电源芯片 电池寿命 静态电流

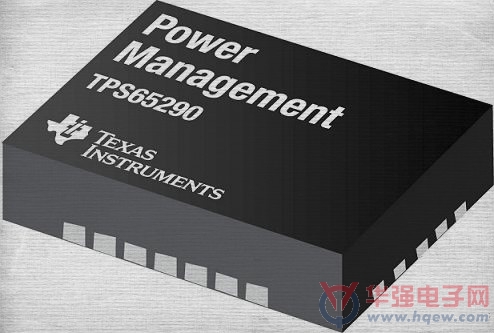

日前,德州仪器 (TI) 宣布推出一款支持低至 100nA 超低总体系统静态电流的多模式电源管理单元 (PMU),其可最大限度降低基于微控制器的且由电池供电的水表、气表以及其它工业应用的功耗。该 TPS65290 PMU 可管理系统的所有电源需求,包括 100nA 至 500mA 的负载状况。



       TPS65290 PMU 整合三个支持微控制器 (MCU) 睡眠模式的厂家可配置“常开”电源以及一个可从输入电压或升降压转换器选择电源的自动功能。此外,TPS65290 还能够与 TI 超低功率 MSP430F5328 等 MSP430 MCU 无缝工作。





TPS65290 的主要特性与优势:

  ? 延长电池使用寿命:设计人员可利用最新 PMU 的低功耗常开偏置电源,开发在单个电池下运行超过 10 年的系统,从而可为 MCU 睡眠模式提供以下三种厂家可选选项:

      o 10mA、100nA 静态电流 (IDDQ) 睡眠模式,支持预设电压的泄漏电流偏置控制器;

      o 10mA、400nA IDDQ 低压差稳压器 (LDO);

      o 30mA、300nA IDDQ 降压转换器。

  ? 最大限度减少电路板尺寸、组件数量与成本:在单个 20mm2 电源管理芯片上集成 500mA 升降压转换器、150mA LDO、8 个电源分配开关、输入电压恢复比较器、状态机以及厂家可选 SPI/I2C 接口;

  ? 可针对多种应用进行配置:大量 EEPROM 配置与可编程输出电压可为设计人员优化系统输出电压提供高度的灵活性。
