Littelfuse新型SIDACtor®保护晶闸管可提供比箝位器件低45%的结电容
来源:华强电子网 作者:—— 时间:2013-08-28 08:53

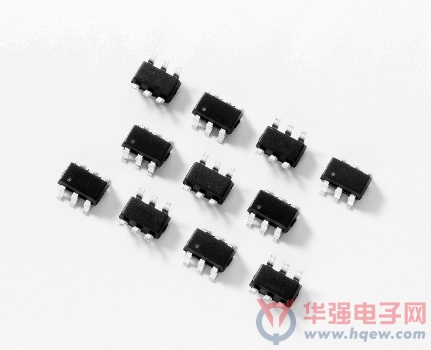

Littelfuse公司现宣布推出超低结电容保护晶闸管。 SDP系列SIDACtor?保护晶闸管 采用SOT23-6封装,可为宽带/xDSL电信设备提供强大的过压保护,对连接速度和接通率的影响微乎其微。 正在申请专利的半导体泻流型技术实现了比瞬态电压抑制(TVS)二极管等箝位型器件低45%的电容。 本产品还能对浪涌做出更快速的响应,从而确保了更低的过冲电压,同时静电(ESD)、雷击和电源故障保护也进一步增强。 本产品专为VDSL2、ADSL2、ADSL2+电信应用和普通输入/输出保护功能中的三级或线驱动器侧保护而设计。 其小型封装非常适合于高密度电路板设计。
泻流器件在发生高出转折电压的浪涌时可起到分流器件的作用。 此类器件在开启后可提供一条阻抗极低的通道,将瞬态能量从负载上转移开。 相比之下,箝位器件会将瞬态电压限制在某个设定值内。 当外加电压达到击穿电压值时,该器件会切换到非常低的阻抗值,以便最大程度地减少电路承受的瞬态能量。
“SPD系列SOT23-6是市场上断态电容最低的泻流器件,具备业内最快的浪涌抑制响应速度。”SIDACtor保护晶闸管产品线全球产品经理Betty Li介绍说。 “本产品使电路设计师能够提供远远快于箝位器件的浪涌抑制响应速度,同时还可保持信号的完整性。”
特色
? 通过提供泻流器件,在250V/μs环境下对最大阀值为29V的浪涌现象做出响应,从而帮助防止xDSL驱动芯片发生故障
? 针对AC电源保护,在低稳态电容条件下可提供高达30A的强大浪涌保护性能
? 针对小型信号隔离变压器上产生的耦合损害浪涌可提供快速响应保护
供货情况
SDP SOT23-6 SIDACtor保护晶闸管可提供卷盘包装,每卷3,000只。 大额订单现可通过全球的Littelfuse授权经销商索取样品。
