隔离型高功率因数LED照明驱动方案SM7530
来源:互联网 作者:------ 时间:2014-05-26 13:39
一、SM7530简介
SM7530采用专利的恒流控制技术,输入无需电解电容。适用于85Vac~265Vac全范围输入电压,恒流精度可达到±5%,PF值大于0.9,具有输出开、短路保护特性。典型方案原理图如下:

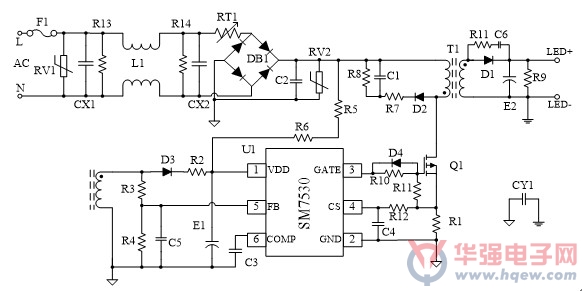

方案原理图
二、典型方案
2.1 36V/1A方案实物图

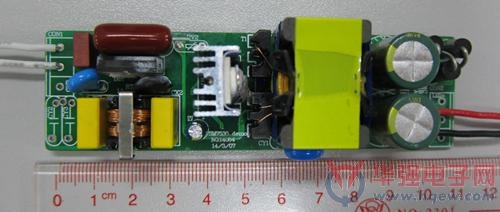

电源板正面图

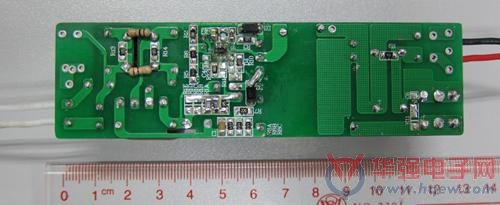

电源板背面图
2.2 36V/1A典型测试数据

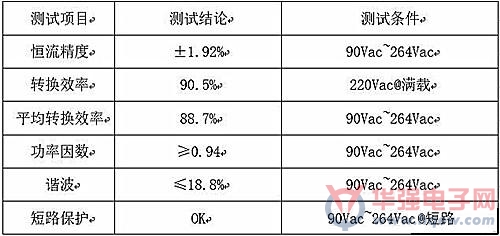

<1>、系统基本电气参数及可靠性测试

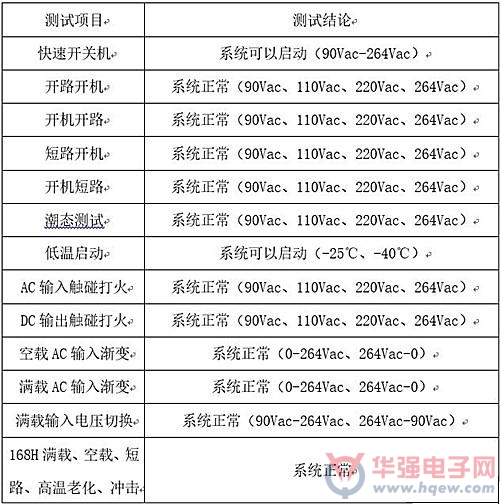

<2>、系统可靠性测试
三、小结
经过多年的技术积累和沉淀,明微电子在原有小功率驱动芯片SM7523,SM7307等芯片的基础上,推出了大功率系列驱动芯片SM733X、SM753X系列。SM753X系列是高功率因数隔离式LED照明驱动,包括外驱MOSFET的SM7530,内置MOS的SM7532/SM7534等芯片,可广泛应用于吸顶灯、平板灯、T5、T8日光灯以及隔离电源等领域。
