东芝推出三相无刷霍尔无传感器驱动芯片
来源:华强电子网 作者:------- 时间:2014-09-30 10:24
东芝推出三相无刷霍尔(Hall)无传感器驱动芯片(IC)“TB67B001FTG”、“TB67B008FTG”和“TB67B008FNG”,适用于PC服务器的散热风扇以及冰箱等家用电器。批量生产即日启动。
小型散热风扇广泛应用于为PC服务器和环保型家用电器降温,而电机无噪音运行和缩小尺寸对于小型散热风扇至关重要。
新产品采用150°宽角度整流驱动,有助于减少振动和电机噪声。此外,WQFN24封装将所需的电路板空间缩小至SSOP24封装的88%左右,从而有助于缩小印刷电路板(PCB)的尺寸。

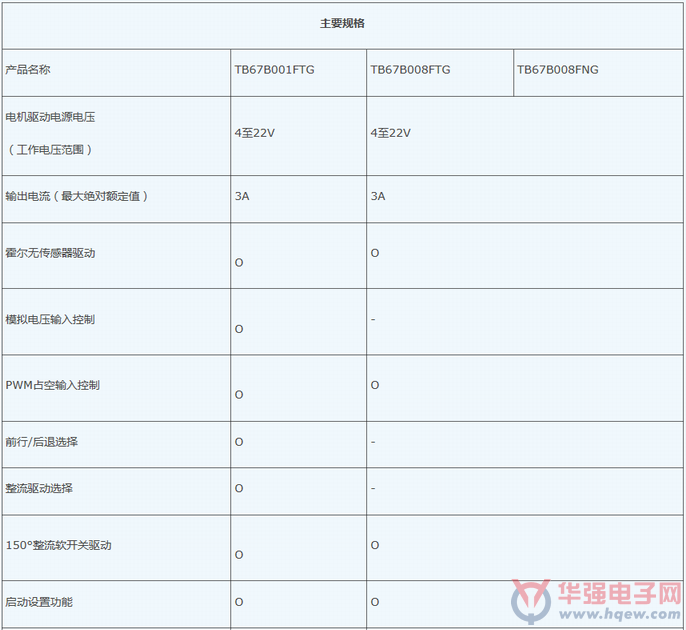

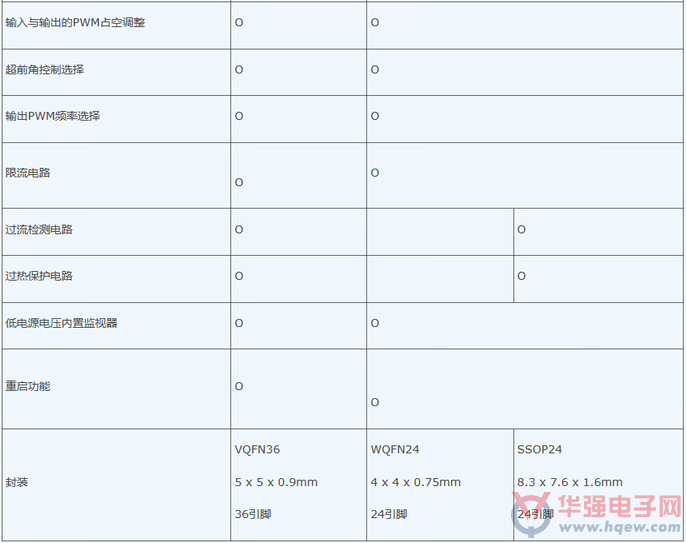

新产品的主要特性
1.无噪音运行
通过采用150°宽角度整流驱动实现减少振动和电机噪声。
2.缩小尺寸

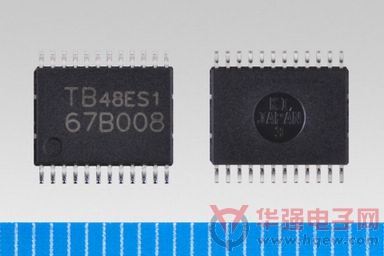

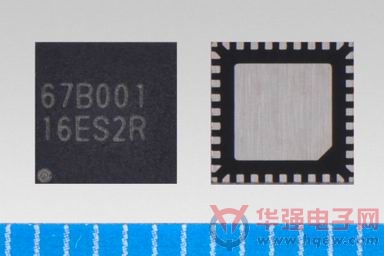

“TB67B001FTG”采用无引线VQFN36 (5 x 5 x 0.9mm)封装。“TB67B008FTG”采用WQFN24 (4 x 4 x 0.75mm)封装,从而可安装在小型散热风扇提供的有限空间内。WQFN采用一般的SSOP24封装 (8.3 x 7.6 x 1.6mm)。
3.无传感器驱动
新产品可控制三相无刷电机的旋转,无需任何霍尔传感器。
4.高速旋转
高速旋转,即30,000rpm[2],是由高速PWM[1]驱动和改进的制冷来实现。
[1] 脉冲宽度调制:控制脉冲的高/低态时固定循环时间的比例。
[2] 当使用4极电机时的每分钟转数
