elmos推出非接触式手势识别芯片-E909.06/E909.07
来源:互联网 作者:------- 时间:2015-02-03 09:30
elmos手势控制技术在汽车电子领域占据主导地位。截至目前,使用该方案的产品已经在汽车上实现了量产,芯片的出货量达到了百万片级。
想象一下,抛开传统的机械开关和按键,只需简单的手势就可以控制车载影音系统的开、关,音量调节以及和导航系统的互动,或者通过类似的手势可以对车窗进行升降控制。这正是目前众多整车厂一直追求理念之一,在车载娱乐以及舒适系统中实现全新非接触式手势识别系统。幸运的是,这个全新的理念已经在相当一部分车厂的概念车中得以实现,并且在拉斯维加斯的CES(消费电子展)展览中向用户展示。
这种新概念的技术难度现在已经完全不是问题,手势识别的一个最重要的特点是是带来驾乘舒适的同时,更能让驾驶员专注于瞬息万变的路况,避免意外情况的发生。当然了,新产品能否得到全面普及主要取决于各个年龄层次的用户能否直观、有效地调解和控制车载娱乐、导航系统。
在功能方面,elmos提供的一套称为HALIOS的方案,它的功能可以满足所有汽车电子应用环境所带来的各种挑战,特别是产品在工作的时候不受外界环境光的影响,也能够在温度快速变化的环境中保持功能的一致性。除了这些功能以外,即便是控制面板表面有划痕或者有灰尘覆盖,系统也能够自动校准,让用户操控随时随地都得心应手。所有这些特点的目标只有一个,那就是是让用户的操控更加直观可确保驾驶员有专注于眼前的路况。
具体到方案的实现上主要通过两款芯片E909.06及E909.07。E909.06是基于光电技术、内置16位单片机的传感器芯片。它能够实现非接触式的手势识别和制。而E909.07是一款高性能、高灵敏度的互阻抗放大器,它的引入入大大提高了E909.06的手势识别的距离。采用elmos的手势识别方案HALIOS可以识别一维接近手势、简单的二维和三维手势的动作。
在原理上,E909.06的光电传感器系统-HALIOS(High Ambient Light Independent Optical System)首先向外发射经过调制的红外光,然后经过外界物体(如手势)反射回来给光电二极管,这个二极管再把光信号转换成电信号和另外一路补偿管的信号进行比较之后传给芯片,E909.06再根据这个信号的变化趋势以及变化量来识别外界手势的变化。这个方案最大的特点是不受外界环境光的干扰,并且可以实现自校准的功能,消除由于传感器表面存在划痕、灰尘等的干扰。
E909.06除了可以实现光电式传感器以外,采用相同的原理和方法,还可以用在电容式传感器的应用中。
E909.06主要特点
.基于HALIOS光电技术
.最多可支持4路LED发射管驱动,同时搭载1路补偿、1路差分接收适合多种传感器应用
.内置16位单片机,EL16内核及调试接口
.1.5Kx18(3kByte)SRAM,包括每16位子的2位奇偶校验及字节写操作。
.30Kx22(60Kbyte)flash
.每16位字的6位校验和
.支持SPI和I2C通讯接口
.内置看门狗,32位定时器,最支持8路GPIO

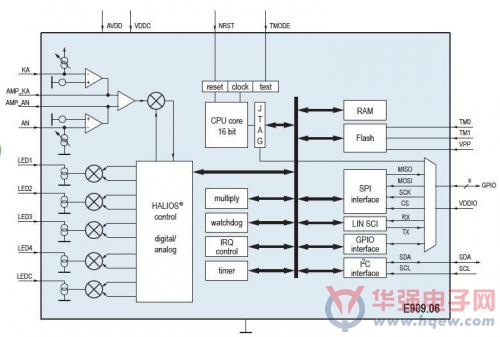

内部结构框图:
