SCHURTER紧凑型带滤波器电源输入模块KFA现已配有接地线扼流圈

SCHURTER紧凑型带滤波器电源输入模块KFA现已配有接地线扼流圈

　　SCHURTER畅销的电源输入模块KFA系列现配有额外的接地线扼流圈，以抑制接地线上的接地回路所引起的高频干扰。此外，新增的接地线扼流圈还可改善医疗版滤波器型号中的高频不对称衰减。KFA系列现有的相线和中性线上搭配的共模扼流圈，以及额外的接地线扼流圈，很好地增强了认证工程师解决EMC所面对的难题。

　　设备中各个元件的接地线连接分别有着不同的阻抗，因而形成了接地回路。虽然在50 Hz负载电流下，所有接地连接具有相同的电势电平，但在遇到高频干扰时，这些接地连接会形成不同的电势电平。要是在电源进线口接头和滤波器输出端之间接上接地线扼流圈，就能巧妙地解决这一问题。由于接地线扼流圈直接处在电源线输入端，接地线上的高频干扰电流无法通过设备外壳绕过滤波器。接地线扼流圈隔离了设备机箱上的高频干扰，同时将设备接地与线路电源连接的接地隔离开来。这种处理方式可以有效地阻断任何可能的接地回路。

　　以音响设备为例，这一类设备非常容易引起接地回路问题，一般而言，我们将这一类现象称为杂音。KFA配有接地线扼流圈，非常适合于抑制可能降低音质的干扰。与此同时，在需要使用低漏电流滤波器以改善病人安全性的医疗设备上，KFA也极其适合。被降低或者消除的对地Y电容使高频干扰不对称衰减，而配有接地扼流圈的KFA有助于补偿这种衰减性能。

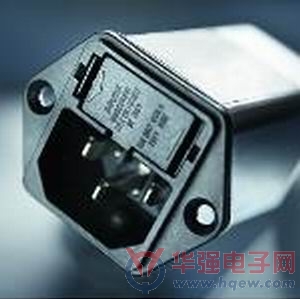

　　KFA电源输入模块包含一个IEC C14电源插座，1或2极保险丝座和EMC滤波器，同时具有多种型号的设计。这一系列的额定电流有1A至10A(250 VAC下)符合IEC和UL标准。此系列通过ENEC和cURus认证，适用于IEC 60950规定的应用。另外，M5和M80专用滤波器型号符合根据IEC 60601-1通用标准设计的医疗设备。KFA电源输入模块的接线方式通过快速接插端子或软导线完成。KFA兼容V-Lock电源线套件，可安全防止电源意外断开。

　　技术资料

　　- IEC C14电源插座连接器配有1/2极保险丝座和滤波器

　　- 标准版滤波器，医疗版滤波器M5 / M80

　　- 额定电流：1、2、4、6、10A (ENEC / UL / CSA)(在40°C的温度下)

　　- 螺丝或卡入式装配

　　- V-Lock插头固定安全防护

　　应用

　　- 存在接地线噪音的应用

　　- 存在接地回路的应用

　　- 符合较高的不对称衰减要求

　　- 适于IEC 60601-1标准的医疗设备
