大联大品佳集团基于NXP器件的 ZigBee智能照明解决方案
来源:互联网 作者:------ 时间:2015-04-22 09:00
2015年4月21日,致力于亚太地区市场的领先半导体元器件分销商—大联大控股宣布,其旗下品佳推出基于NXP 超低功耗、高性能ZigBee/Jennet-IP无线微控制器---JN5168和SSL驱动器SSL21xx/SSL8001T 的ZigBee智能照明解决方案。通过该方案,可以确保每一颗灯都有其独立的IP地址,进而通过智能手机、移动互联终端、智能家居控制面板、电脑等产品来对灯光进行开关、调光、变色、分组等功能的控制。
大联大品佳代理的NXP JN5168无线模块可支持多个网络堆栈(包括ZigBee? Home Automation、ZigBee Light Link、ZigBee Smart Energy、JenNet-IP?和RF4CE);提供极低的发送和接收功耗;所有模块均采用256 kB的闪存、32 kB RAM和4 kB EEPROM,以及同类最佳低功耗睡眠模式;SPI接口可连接其他外部闪存,用于需要更新无线固件的应用以及所有其他主要功能和芯片I/O,如可以访问I2C、ADC、UART和PWM。

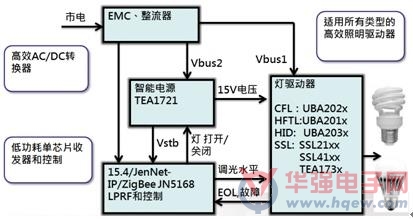

图示1-大联大品佳NXP ZigBee智能照明系统灯泡内部原理图
大联大品佳NXP JN5168和SSL21xx/SSL8001T ZigBee智能照明解决方案特色:
? 方案中集成了无线IP连接功能、节能照明技术和功率转换技术,这将改变灯光的设计、控制和管理方式;
? 方案选用超低功耗待机SSL电源控制器,空载功耗为10mW;
? 无须布线,安装时间与标准照明系统几乎相同;
? 系统BOM中元器件数量少、成本低;
? 高度个性化的智能照明,在您需要的时间和场所打开或关闭灯光,选择适合自己的亮度,同时还可节能、减少电费开支;
? 每一颗灯都有其独立的IP地址,可通过IP地址进行监视和控制,价格也极具竞争力;
? JN5168可运行协议栈和应用程序的单芯片无线微控制,内部相当于集成2.4GHz RF(2.4GHz的IEEE 802.15.4标准的集成式RF收发器、RX电流:18mA、TX电流:15mA、接收器灵敏度:-95dB、发射功率:2.5dB、MAC加速、CRCs、地址校验、自动应答、定时器)和32bit CPU(32位RISC CPU实现高性能和低功耗, 4 至 32MHz主频可调,低功耗工作模式)。
图示2-大联大品佳NXP ZigBee智能照明系统示意图

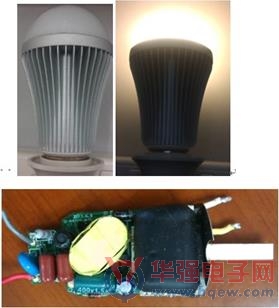

图示3-大联大品佳NXP ZigBee智能照明Demo图-单调光LED(JN5168+SSL21083)

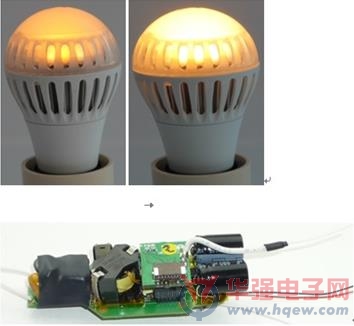

图示4-大联大品佳NXP ZigBee智能照明Demo图-可调色温LED灯(JN5168+SSL2129AT)

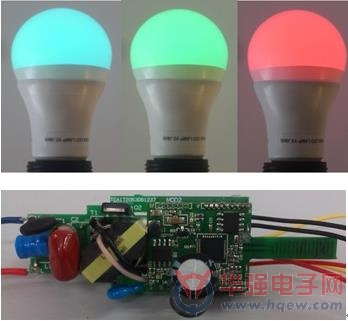

图示5-大联大品佳NXP ZigBee智能照明Demo图-RGB LED灯(JN5168+SSL8001T)

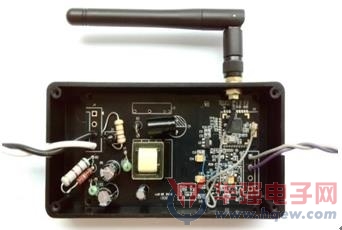

图示6-大联大品佳NXP ZigBee智能照明网关图-(JN5168+LPC3240)

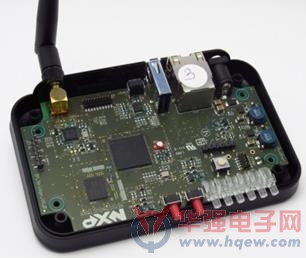

图示7-大联大品佳NXP ZigBee智能照明IoT Box
