大联大世平集团推出基于ADI的心率感测SoC解决方案

大联大世平集团推出基于ADI的心率感测SoC解决方案

　　2015年7月2日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出ADI光学反射式心率感测(Photometric)SOC解决方案，在方案中整合了LED、Photodiode及Analog Front End等，并与第三方合作开发PPG(PhotoPlethysmoGraphy)动态心率测量模块。此解决方案具备PPG信号转换心率及移动噪声过滤(Motion Rejection) 算法，并拥有BLE(Bluetooth Low Energy)传输接口及低功耗特性，能协助客户快速开发智能手环/手表、健康照护等穿戴装置。

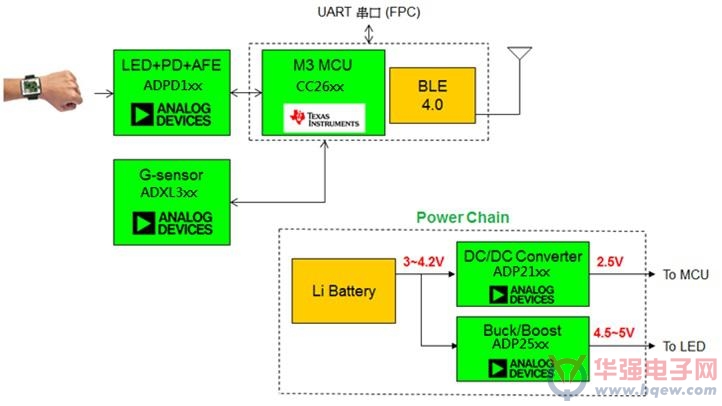

　　图示1-大联大世平代理的ADI的光学反射式心率模块的主要方块图示

　　二、功能描述：

　　1. 非接触式光学心率侦测(Optical Heart Rate Monitor)。

　　3. 内建算法：PPG(光电容积描记)转换心率、移动噪声过滤、蓝牙心率标准协议。

　　2. 采用G-sensor动态补偿，支持计步器功能(需额外加载算法)。

　　4. 蓝牙(BLE)4.0数据传输。

　　图示2-大联大世平代理的ADI的光学反射式心率模块的运动手表/手环应用架构图示

　　三、重要特征：

　　1. 内建LED+PD+AFE光学式集成IC (Photometric)。

　　2. 支持动态连续心率测量。

　　3. 高精准度：与ECG心跳带比对，准确度高达98.5%。

　　4. 快速信号测量：第一笔心率信号反应时间<10秒。

　　5. 超低功耗：5mA。

　　180mA锂电池可连续使用36小时。

　　240mA锂电池可连续使用48小时。

　　6. 小型化尺寸：22Φ x 3.8mm(暂定)。

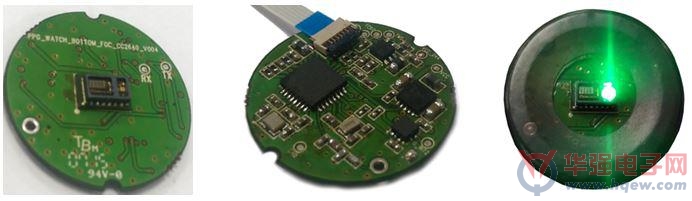

　　图示3-大联大世平代理的ADI的光学反射式心率模块SOC解决方案图示
