ADI推出24位数据采集片上系统产品系列

ADI推出24位数据采集片上系统产品系列

　　ADI最近推出 24 位数据采集片上系统(SoC)产品系列，用于改进智能电网系统内管理电能传输和分配的防护、监控和电能质量测量设备的性能。AD7770实现了性能更高、尺寸更小的保护继电器，而AD7771可帮助电能质量测量设备进行电网早期故障的检测。产品系列中的第三代SoC产品AD7779可确保断路器装置快速上电。AD777x系列的三款产品实现了业界最佳的动态范围和数据输出综合性能，具有八个同步采样通道，可在三相电源应用中测量电流和电压传感器的输出。每个SoC通道在8 kSPS时可达到112-dB的动态范围，从而强化了防护功能以及在单一ADC通道中的测量功能。AD777x产品系列还集成了采样速率转换器，简化电能质量设备的设计难题，使其更容易满足IEC61000-4-30 A级标准。

　　AD777x系列内置可编程增益放大器(PGA)，用于调整各种传感器输出，使系统设计人员能够使用通用平台满足各种应用需求，这些应用可能具有不同的精度要求和输入传感器类型，包括电流互感器，电压互感器和电阻串等。此外，AD777x系列还通过减少外部元件(如信号调理放大器和锁相环 (PLL))降低系统总成本。完整的AD777x系列还包含采样速率转换器，对采样速率进行微调，确保在50-Hz (-15%)至60-Hz (+15%)范围内的线路频率一致性，变化范围保持在0.01 Hz以内。这是IEC61000-4-30 A级电能质量标准的要求。

　　新产品还具有多种片上诊断功能，帮助简化设计过程，使终端设备通过安全完整性等级(SIL)认证。还有一个额外的低分辨率SAR ADC通道，利用独立的电源操作，为系统和芯片诊断提供数据，提高数据完整性并增强系统的综合可靠性。AD7771的高动态范围和高采样速率能够减少快速傅里叶变换(FFT)本底噪声， 从而增强对异常频率杂散的检测，发出电故障信号，并通过电能质量测量设备实现早期警告检测和预防性维护措施。

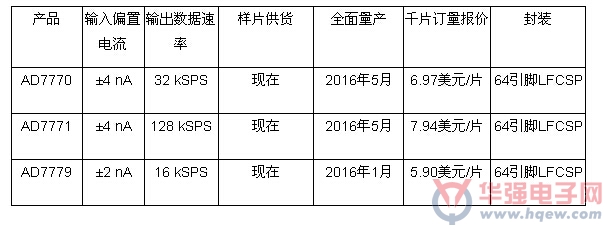

　　报价与供货
