极低功耗等优势助推FRAM在智能水/气表中崭露头角 进军智能水/气表市场,富士通FRAM再下一城

来源:华强电子网 作者:------ 时间:2015-11-17 11:01

富士通 电子元件 远程抄表

  在计量仪表行业,水表/气表目前仍是不同于电表的一个“蓝海”市场,对成本的敏感度远低于对功耗的敏感度,正是因为这一特点,使得FRAM这一无电池存储技术在无论是通信单元(中继)还是计量单元都得到越来越多的应用。

  而在深圳最近举办的2015智能水/气计量及管网执行力论坛(WATER&GAS METERING China2015)上,富士通半导体的展台人头攒动,业界对这一新型存储技术的关注可见一斑,FRAM在电表领域的成功很快将延伸到一颗电池要用10-15年的水/气表中,甚至有过之而无不及。

  富士通半导体FRAM产品中国市场负责人、市场部高级经理蔡振宇进一步分析了个中因素:相比电表的智能化程度,水表/气表的电子化和智能化还属于刚刚起步,因此市场空间巨大,特别是为建设节水型社会,国家相关部门已明确提出用水要全面实施阶梯收费,水表改造的推进实现将快速推动数据存储等电子元件在水表/气表中的应用;另外,人口红利消失和劳动力成本不断上升正推动远程抄表系统的部署,水表/气表的智能化程度必须也正在不断提到,这也会带动存储器的应用,特别是读写寿命长、功耗极低有利于延长电池使用寿命的FRAM将有极大的用武之地。

  富士通半导体作为此次论坛的重要赞助商,除了展出非常适合水表/气表及工业应用的FRAM产品方案和演示板、最新的功率及信号继电器产品系列之外,还在论坛上做了题为“富士通铁电在流量计中的应用”的精彩演讲,深入分析了FRAM相对EEPROM、Flash的优势和应用案例。

  颠覆对非易失性存储器的认知

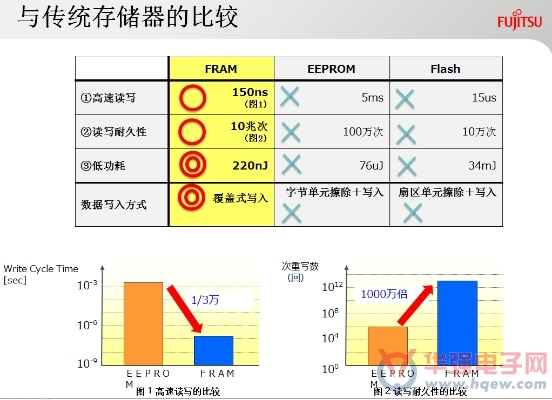

  作为非易失性存储器,FRAM具有接近SRAM和DRAM这些传统易失性存储器的级别的高速写入速度,读写周期是传统非易失性存储器的1/30,000,但读写耐久性却是后者的1,000万倍,达到了10万亿次,可实现高频繁的数据纪录 (实时的记录)。

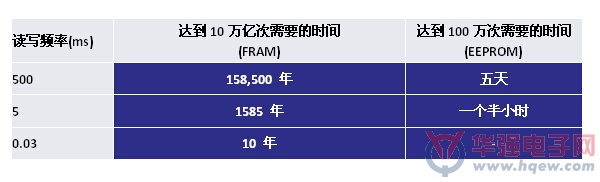

  “相当于可以从唐朝写到现在!”蔡振宇在演讲中这样形象地描述FRAM的读写耐久性,若按5ms一次读写频率来计算,达到10万亿次花费的时间是1,585年。EEPROM只有100万次读写寿命,若按此读写频率,1个半小时就会报废,更别说只有10万次读写寿命的Flash了。另外,FRAM的数据保持时间也极长,在85℃环境下,可以达到至少10年。

  “有人可能会提到,EEPROM/Flash可以分区来操作读写以提高寿命,即耗损均衡技术(wear leveling),”蔡振宇还分析道,“但这样会对软件的冗余度提出更多要求,并占用CPU(MCU)更多工作时间,因而会提升系统功耗,尤其不适合水表/气表这种电池供电计量应用。而不需要wear leveling的FRAM可实现存储器的小容量化,降低软件的复杂化和漏洞(bug)混入的可能性,工程师犯错的几率也降低了,提升了整个系统的可靠性。” 另外他提到,无论是电池供电还电路供电,采用FRAM后,断电时即使需要数据写入操作时也不需要大电容。

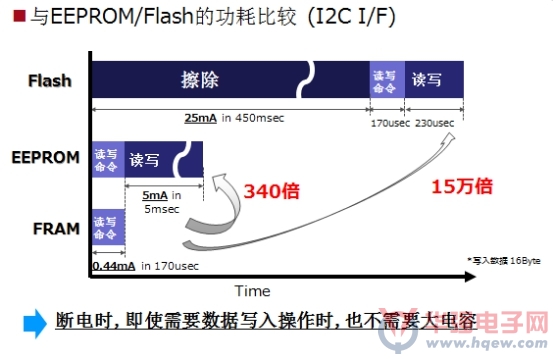

  而谈到器件功耗本身,FRAM又展现“傲娇”的一面,EEPROM/Flash读写周期较长,擦写时特别耗电,而FRAM读写周期短,因而功耗水平只有EEPROM的大约1/300、Flash的1/100,000。

  “若水表/气表没有办法从MCU的角度去降低功耗,可以再考虑转换存储器类型来帮助降低整个系统功耗。”蔡振宇给参加论坛的业内人士建议道。而且,如果使用EEPROM或Flash的话,若在长时间的数据写入期间发生电源中断,数据有丢失的危险,而FRAM不会有此风险,因而断电时,即使需要数据写入操作时,也不需要大电容。

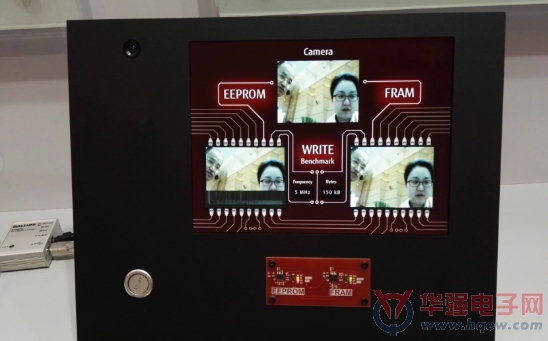

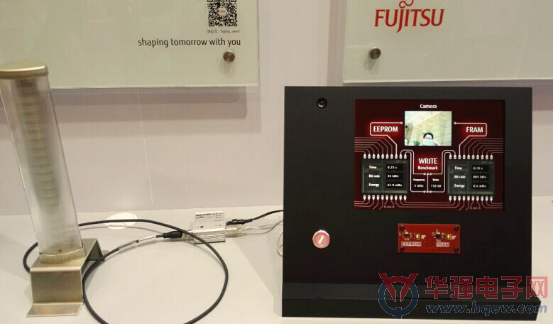

  在本次论坛的展区现场,富士通半导体通过拍摄图片的方式现场演示了FRAM的高速读写和可靠保存数据的优势,并通过接通一盏LED的亮度不同体现功耗的巨大差异。

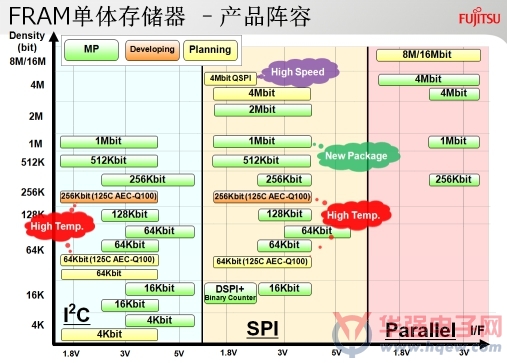

  另外,蔡振宇在演讲时还特别强调,富士通半导体的FRAM与EEPROM封装相同,引脚也完全兼容,功能方面也具有兼容性,各种接口通用(I2C 、SPI 和并口),协议兼容,替代使用上没有任何障碍。





  流量计中的中、外应用实例

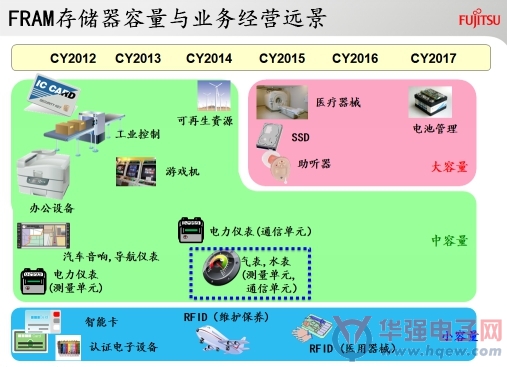

  而FRAM的应用领域广泛,富士通FRAM过去几年在中国的智能卡、电力仪表(三相表和集中器)、工业控制、办公设备、汽车音响导航仪器、游戏机、RFID、医疗器械及医疗电子标签等等行业率先取得了可喜的成绩,得到大批量应用。如下图所示,富士通半导体的FRAM进入水、气表市场领域已近两年,那么进展情况如何呢?据蔡振宇介绍,虽说整体经济环境比较疲软,但并没有阻止水表气表的智能化进程,对FRAM需求增长平稳,富士通FRAM在这领域的营收增长达到了30%。

  他进一步指出:“中国的水表气表制造商/方案商集中在江浙沪、重庆等地,已有不少开始采用FRAM进行新产品的研发,而集中抄表模块制造商、开发商在华南居多,他们对FRAM也产生了浓厚兴趣,一些新项目研发已在开始采用FRAM。”

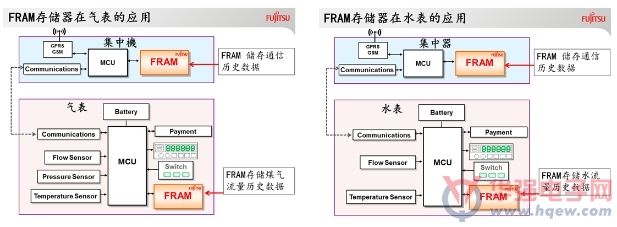

  与电力仪表一样,富士通FRAM正在成为水表/气表及其集抄系统的最佳解决方案选择。如下图所示,在水表/气表系统,从集中器到每家每户的水表/气表终端,都能够看到FRAM的身影。在集中器中,FRAM用于储存通信历史数据,而在气表应用中,FRAM用于储存煤气流量历史数据,在水表应用中,FRAM用于储存水流量历史数据。

  蔡振宇表示:“电池寿命问题是靠一个电池供电的水表/气表的关键所在,里面的电池需要用到10-15年。而低功耗的富士通半导体FRAM本身功耗就相对很低,加上富士通FRAM的读写高速性能将大大缩短微处理器演算状态,延长其待机状态,因而能进一步延长电池寿命!”

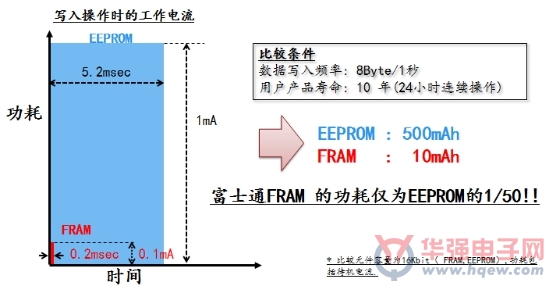

  如上图所示,在相同的条件下(元件容量为16Kbit,功耗包括待机电流),采用EEPROM 耗电量高达500mAh,而采用FRAM的耗电量仅10mAh,后者仅为前者的1/50!

  “FRAM在性能上的优势是明显的,不过存储产品的质量也是客户非常看重的另外一个因素。”蔡振宇最后总结道,“富士通半导体使用成熟技术生产FRAM的时间已经超过10年。我们从1999年开始量产,15年已经累计销售达到25.8亿片FRAM产品。高可靠性、完备一体的供货系统、宏大的经营业务远景是我们对客户的承诺。”
