车充/充电器适配器USB自动识别/智能识别IC--基于EN8514
来源:电子工程网 作者:------ 时间:2015-11-30 14:21
感觉这颗芯片还可以,所以拿分享一下,祝我快速升级,看贴不留言,明显非圣贤,嘻嘻

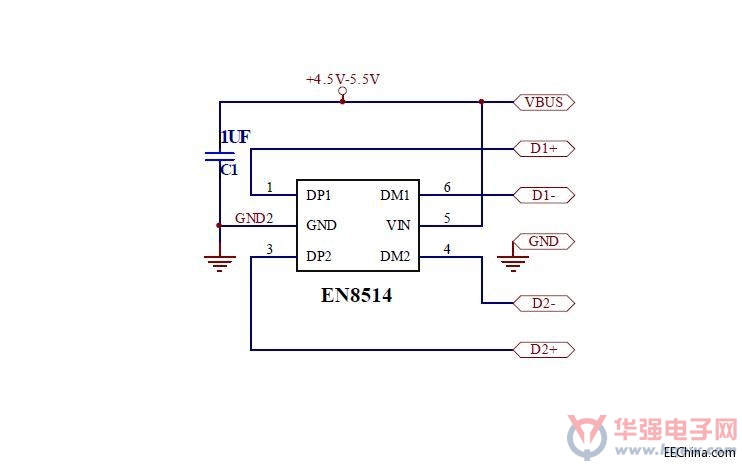

EN8514是一款双通道USB充电协议端口控制IC,可自动识别充电设备类型,并通过对应的USB充电协议与设备握手,使之获得最大充电电流,在保护充电设备的前提下节省充电时间,缩短手机充电时间,大大提供充电效率。
特性:
1、工作电压:4.5V-5.5V
2、单EN8512)、双通道(EN8514)控制功能,可支持2路USB充电协议检测。
3、支持多种充电协议,各充电协议自动切换,包括:pider1/pider2/pider3充电协议(苹果专用)、D+/D-置1.2V模式(三星专用)、BC1.2DCP及CTIS YD/T 1591-2009充电协议
4、可靠的上电复位(POR)及低压复位(LVR)性能
封装形式:SOT23-6
EN英锐恩系列EN8514是USB智能识别充电控制IC,根据外接设备(如手机或平板电脑)的型号,模拟成对应的USB类型,使充电设备可以使用最大的电流对外接设备(手机或平板电脑)进行充电(支持最新的iPad Air2.4A充电电流)。EN8514系列完全兼容了BC1.2、YT/D1591‐2009、以及非BC1.2的USB标准。非BC1.2包含 Apple的iPhone、iPad以及三星Galaxy家族的USB类型。
应用领域:
*移动电源
* USB端口(主机或集线器)
*手机/MID平板电脑OTG端口
*电源适配器
*车载充电器
