tcl电视机开关电源电路图大全(典型TCL王牌彩电开关电源电路详解)
tcl电视机开关电源电路图(一)

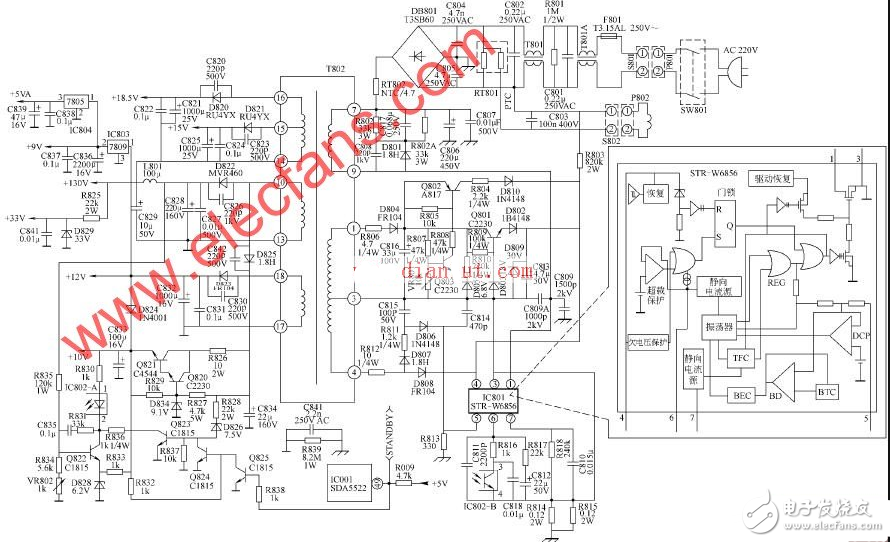

如图为TCL-NT2965B彩色电视机(A21机芯)开关电源电路图。

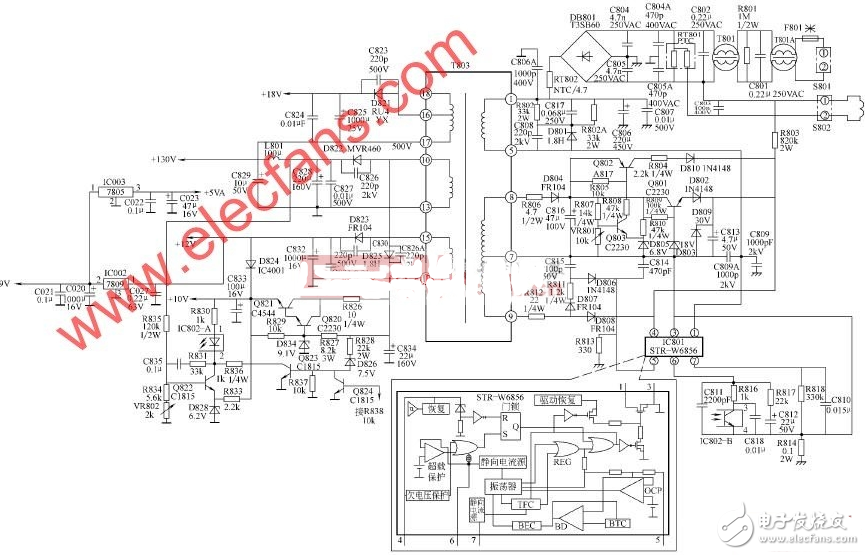

TCL-NT2965B彩色电视机(A21机芯)开关电源电路
IC801引脚功能:1IC内部4V基准电压输出;2触发信号输入;3误差电压控制输入;4启动触发电压输入;5过流保护电路输入;6热地端;7开关管启动前,对耦台电容充电,关断时放电;8开关管脉冲驱动;9VCC电源输入。
彩色电视机电源电路是采用开关式稳压电源电路。开关稳压电源电路大致分为并联型和串联型两大类,其振荡电路均是清一色的自激式振荡电路,有些引入了行同步功能,有些则没有,一般的开关电源是由振荡电路、稳压电路、保护电路三大部分组成。
1、振荡电路:开关电源振荡电路分为晶体管振荡电路和集成块振荡电路。
2、稳压电路:开关电源的稳压原理均采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的。稳压部分的电路由取样、比较、控制三个部分组成,很多机芯此部分电路是采用IC(如SE110等IC)和光耦件组合而成,而有些机芯则用分立元件组成(多为国产机),而有些机芯采用的电源IC本身就集成了这部分电路(如部分串联型开关电源)。
3、保护电路:彩电开关电源都设有保护电路,其保护方式均是使电路停振。有过流保护、过压保护和欠压保护(短路保护),还有过热保护。
tcl电视机开关电源电路图(二)
开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。开关电源和线性电源相比,二者的成本都随着输出功率的增加而增长,但二者增长速率各异。线性电源成本在某一输出功率点上,反而高于开关电源,这一点称为成本反转点。随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新,这一成本反转点日益向低输出电力端移动,这为开关电源提供了广阔的发展空间。
tcl电视机开关电源电路图(三)

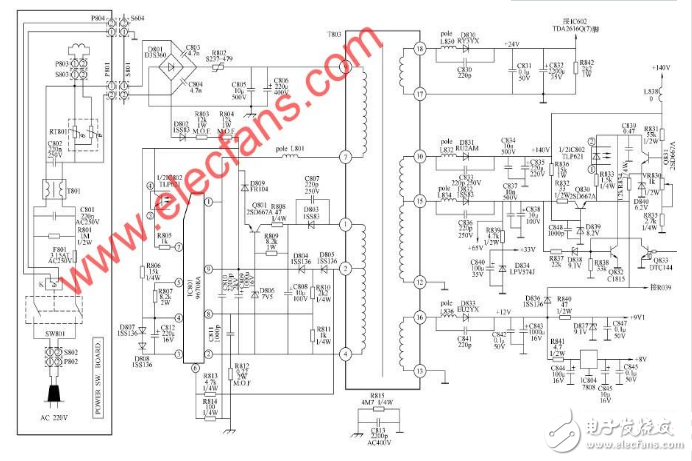

王牌TCL-2911D彩电开关电源电路
