解读GP21+EFM32低功耗热量表电路——电路图天天读（106）
基于Energymicro公司的32位Cortex-M3内核的超低功耗微控制器EFM32与ACAM公司的高集成度TDC-GP21芯片推出的超声波热量表方案，能够充分发挥EFM32的超低功耗与高运算能力的特点及GP21高精度的测量能力，它将成为超声波热量表方案中的最优之选。
主控及显示部分
超声波主控MCU采用EFM32TG840F32，它是基于ARM公司的32位Cortex-M3内核设计而来，对比于传统的8位、16位单片机，它具有更高的运算和数据处理能力，更高的代码密度，更低的功耗。实际数据显示，EFM32TG840在执行 32位乘法运算仅需4个内核时钟周期，32位除法运算仅需8个内核时钟周期，而相应热表上运用的16位单片机却分别需要50和465个时钟周期。而恰恰在时间数据转换芯片TDC-GP21上采集得到的数据均是32位长度，因此在运算和热量计算时均是32位的数据运算。
EFM32TG840 具有EM0-EM4共5种低功耗模式。在EM2的低功耗模式下，微控制器仍可实现RTC运行，LEUART、LETIMER及LESENSE的通信或控制功能，而功耗仅需900你A。而且它具有灵活的唤醒方式和自主工作的PRS系统，可以由外部I/O、I2C通信接口、LEUART通信信号等等方式唤醒。
EFM32TG840 集成了8&TImes;20段的LCD驱动器，满足直接驱动超声波热量表液晶屏的需求，而功耗仅为550nA。EFM32TG840的LCD驱动器内部集成电压升压功能和对比度调节功能，可实现在芯片内部VCMP电压比较器监控VDD电压，分等级开启LCD升压及对比度调节，达到LCD的现象效果良好，即使系统电池随着使用时间增加出现电压跌落现象。

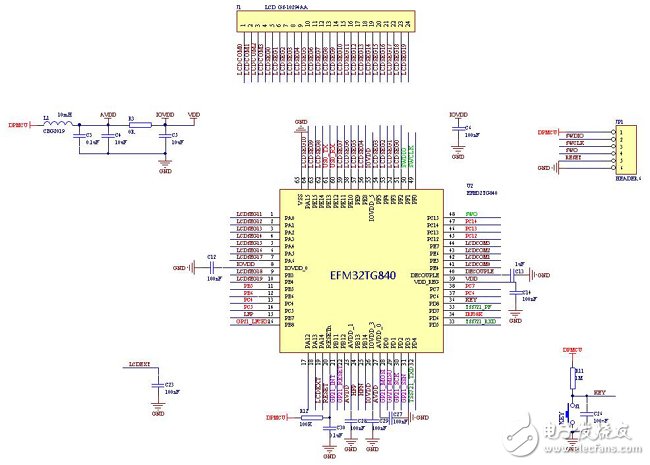

图2 主控MCU及显示电路
EFM32TG840的I/O可以设置为低功耗模式唤醒及GPIO中断模式，因此外部操作按钮可以在低功耗条件下实现交互控制动作。

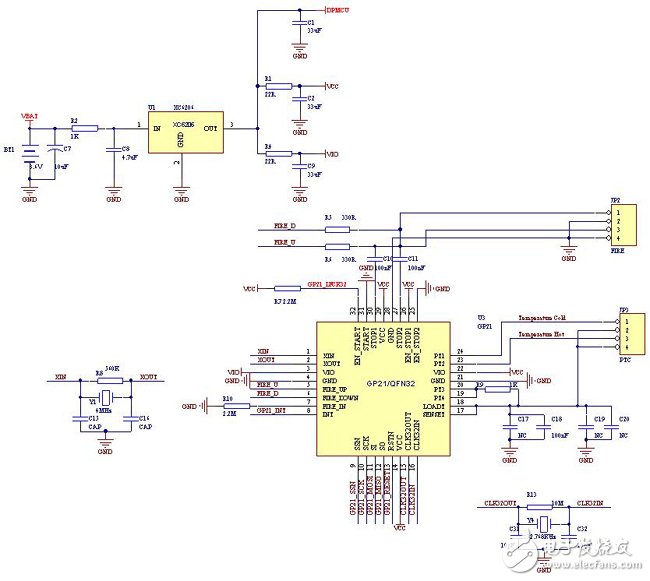

TDC-GP21超声波采集部分
TDC-GP21是德国ACAM公司在2011年11月底推出的新一代专门针对超声波热量表检测计量所用的数字时间转换器。TDC-GP21芯片采用QFN32封装，除了具备TDC-GP2的功能外，还额外集成了超声波热量表所需要的信号处理模拟部分，例如模拟开关以及低噪声斩波稳定（自动进行温度电压校正）模拟信号比较器。TDC-GP21温度部分集成了施密特触发器，可直接接上温度传感器和参考电阻，就可以进行高精度的测量，测量的性能远远超过热量表所需的要求。7x32bit的EEPROM单元，可用于存储热量表整表的ID信息及配置寄存器信息。
TDC-GP21需要两个供电电压，分别是核心电压VCC和I/O电压Vio，在本方案中采用了ACAM推荐的两个供电电压使用相同的电压源进行供电，并增加去耦双通道滤波电路以达到降低系统噪声的效果。其他部分电路例如换能器、PTC电阻的连接以及晶体的接法均采用原厂提供的官方参考电路进行搭建。在时钟方面TDC-GP21将输出32.768KHz时钟，为EFM32TG840F32提供低频时钟，可节省主控MCU的低频晶振。
