基于89C51汽车防撞防盗报警系统电路设计

　　本文介绍一种利用单片机的实时控制及数据处理功能，结合汽车自身速度检测与震动传感技术，实现了汽车防撞、防盗报警系统。当汽车持续倒车超过两米时会发出防撞报警信号；当汽车被锁车后，如果车体出现震动，则发出防盗报警信号。与此同时，可以从LED显示器观看报警状态以及报警持续时间和报警次数。

　　防盗震动报警的基本原理

　　防盗报警系统主要采用灵敏的震动传感器作为信号检测装置。防盗报警系统默认锁车以后自动打开。也可以在锁车以后通过防盗键控开关将其强行关闭。防盗检测由磁震传感器集成电路输入有效信号给单片机AT89C51。当传感器检测到震动时，输出高电平经反相器后由单片机接收进行防盗控制，控制发射器发出防盗信号（脉冲） ， 驾驶员通过身边的遥控器接收信号，进行相应的处置，同时切断启动电路。

　　具体工作过程如下：防盗开关与单片机的P2.0引脚相连，开关合上时，进入防盗状态，并延时一段时间，以确保主人离开， 防止误报警。当传感器检测到振动时输出高电平，经反相器后将单片机的P1.6端置0进行声光报警， P1.7端被置0切断启动电路，此时P1.4端发出连续的50kHz的脉冲经缓冲后，由发射器CZ27F发射，由遥控器接收进行声光报警。

　　遥控器工作过程如下：遥控器内置单片机AT89C51，当中断0接收到边沿触发信号时进入报警程序，单片机的P1 3端置0，进行声光报警。当检测到关闭开关合上时，关闭声光报警;单片机的P1.1输出脉冲信号，发射器发射频率信号，由汽车里的报警装置接收 ，同时遥控器自身的中断0关闭，以防误报警。

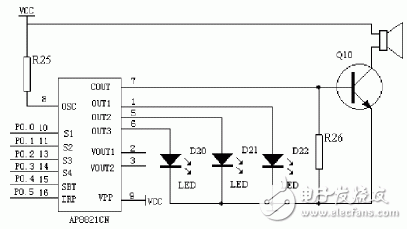

　　声光报警电路原理图如下：

　　图2 声光报警电路

　　 LED数码显示器电路

　　单片机输出信号，在推动电路的配合下使LED数码显示器正常工作。显示电路是智能仪器的重要功能电路之一，为简化电路、降低成本，通常采用动态显示方式来实现，这里使用是价位较低的Max7219。采用MAX公司的MAX7219接收数据信号，并由一段电阻排阻抬高电压，最终配合7段LED显示器显示结果。

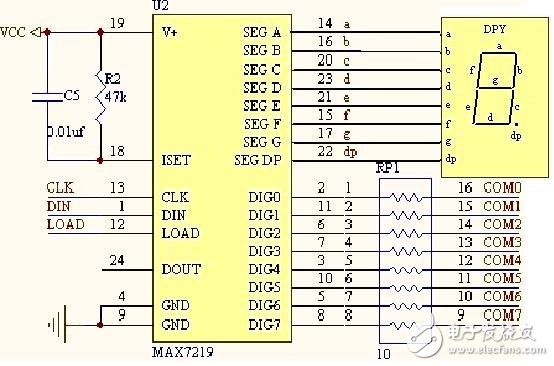

　　显示电路原理图如下：

　　基于MAX7219的8位数码显示电路

　　MAX7219具有数据锁存功能，其中所存信号LOAD与输入信号DIN以时钟信号CLK作为参考，在有效的触发沿传送数据。
