45瓦B类放大器电路图

45瓦B类放大器电路图

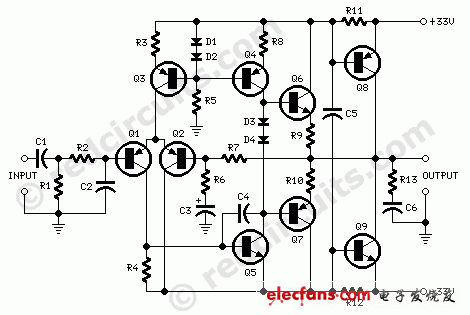

电路图：

　　零件：

　　R1______________18K 1/4W电阻

　　R2_______________3K9 1/4W电阻

　　R3，R6____________1K 1/4W电阻

　　R4_______________2K2 1/4W的电阻

　　R5______________15K 1/4W电阻

　　R7______________22K 1/4W电阻

　　R8_____________330R 1/4W电阻

　　R9，R10__________10R 1/4W电阻

　　R11，R12_________47R 1/4W电阻

　　R13_____________10R 1W电阻

　　C1_______________1μF63V涤纶电容器

　　C2_____________470pF 63V聚苯乙烯或陶瓷电容器

　　C3______________47μF25V的电解电容

　　C4______________15pF 63V聚苯乙烯或陶瓷电容器

　　C5_____________220nF 100V的涤纶电容器

　　C6_____________100nF 63V涤纶电容器

　　D1，D2，D3，D4___1N4148 75V150毫安二极管

　　第一季度，??Q2________BC560C 45V100毫安低噪声高增益PNP晶体管

　　第三季度，Q4________BC556 65V百毫安PNP晶体管

　　Q5___________BC546 65V百毫安NPN晶体管

　　Q6___________BD139 80V 1.5A NPN晶体管

　　Q7___________BD140 80V 1.5A PNP晶体管

　　Q8__________MJ2955 60V 15A PNP晶体管

　　Q9__________2N3055 60V 15A NPN晶体管

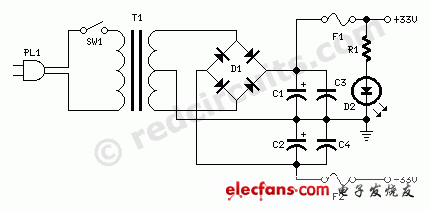

　　电源电路原理图：

　　零件：

　　R1_______________3K3 1/2W的电阻

　　C1，C2_________4700μF50V电解电容器

　　C3，C4__________100nF 63V涤纶电容器

　　D1_____________200V 8A二极管桥

　　D2_____________5mm。红色LED

　　F1，F2__________4A与插座的保险丝

　　T1_____________230V或115V，25 +25 V辅助电源变压器120VA小学

　　插件PL1____________Male电源

　　SW1____________SPST电源开关
