基于μA741的电流扩展实用电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:50
对于由μA741组成的运算放大电路，当输出电流大于10～35mA左右时，其输出电压将出现限幅现象，即此时的输出电压将出现较大的失真。当需要输出较大电流时，可采用由2SC503和2SA503组成的对管。这个电路的输出电流可达120mA，电压放大倍数约为：

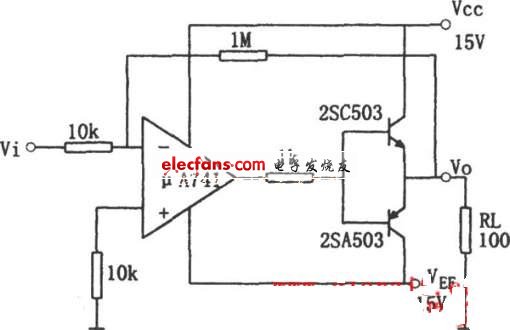

如图所示μA741构成的电流扩展电路图

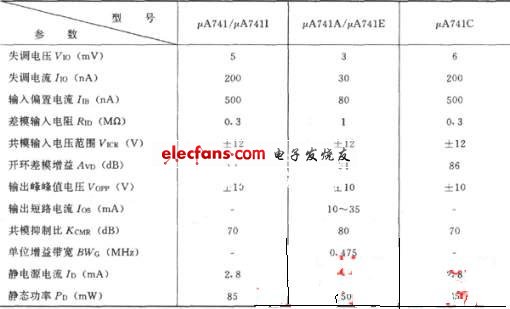

μA741电特性数据表(VD=±15V；TA=25℃)
