基于PIC16C54单片机的电话扩音器制作原理

　　本控制器以PIC16C54单片机作控制器，使用非常简便：只需将一条电话线经该控制器与扩音器相连，便可在任何一部电话机上遥控扩音器的开闭，进行喊话及宣传，适宜广大农村基层、安装地点相对固定的广播喇叭使用。

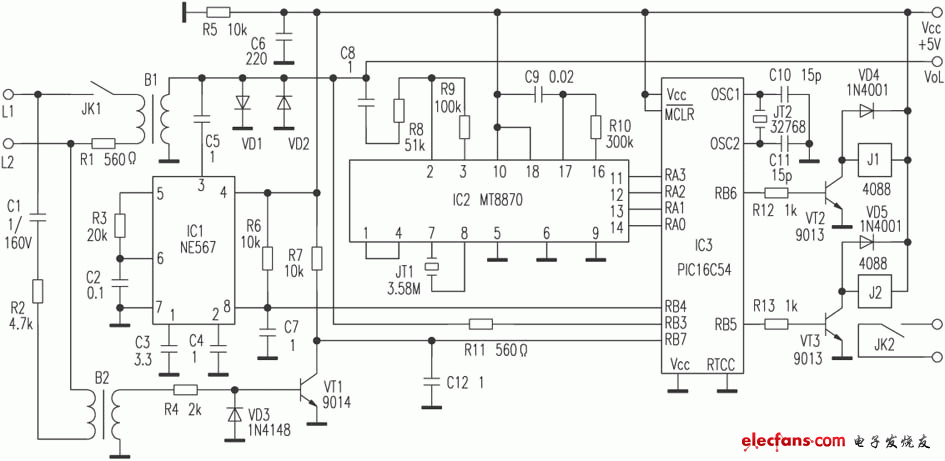

　　电路见附图。L1、L2接电话线。使用时在任何一部双音频电话机上拨打该线路号码，电话拨通后振铃信号经C1、R2、B2及R4触发VT1，再由R7、C12滤波后送到IC3的RB7，IC3计数到连续七次振铃后，RB6端输出高电平，触点JK1吸合，同时，RB3端发出一串“嘀——嘀”回馈信号经B1送回线路提示使用者，完成摘机。

　　听到摘机提示音后1分钟内，顺序拨完5180(意为：我要发令)四个开机代码，经B1耦合由C8、R8、R9传至IC2进行双音频译码。译码输出的二进制信号送至IC3的RA3～RA0，经IC3识别有效后，RB5端输出高电平，驱动JK2吸合，接通扩音器电源。注意，编程时设定可以在电路摘机后的1分钟内任意拨号。只要在1分钟内收到一个5180的号码序列，单片机就发出接通扩音器电源的信号，如果1分钟内未收到有效的开机代码，IC3将复位RB6端的高电平，强行挂机，完成一次接收过程。

　　接通扩音器电源后，整机进入正常工作状态，可以由电话机进行喊话，喊话信号经B1隔离后由Vol端送到扩音器推动广播喇叭发出音响。

　　喊话毕，再拨入关扩音器的代码750(弃吾令)，经IC2译码，IC3鉴别有效后，RB5端复位，JK2释放，切断扩音器电源。此时如挂机，线路450Hz忙音信号由C5送至IC1检测，IC1的⑧脚电平随忙音信号变化，IC3的RB4端检测到五个连续的忙音脉冲后，RB6端复位，J1断电，触点JK1断开，完成线路挂机。

　　需要打开扩音器转播广播信号而不喊话时，只要通过电话线打开扩音器，然后挂机即可。IC3在挂机后，保持RB5端的高电平，同时每隔20秒由RB3端向扩音器发送一个提示音，提示使用者广播完后及时发送关机指令。

　　若遇到刚收到控制器摘机信号，却因线路等原因而发生掉线时，IC3是这样处理的：RB6端发出摘机命令后，只要RB4端收到一组有效的忙音脉冲，RB6端立刻复位，释放触点JK1，为重新接收指令作好准备。

　　该控制器源程序比较简短。只有200多行。笔者在编程前对PIC16C54单片机与PIC16F84单片机的结构进行了比较，对源程序作了适当处理，使得该控制器的源程序既可在PIC16C54单片机指令集下汇编，也可用PIC16F84单片机指令集汇编，实现了程序对两种芯片的兼容。PIC16F84的功能较多，若使用该芯片，还可适当加入一些辅助功能，如用片上的E2PROM储存开关扩音器的代码，并可用电话机实时在线改动等等，有兴趣者不妨一试。

　　实际组装时，图中的B1、B2可用普通晶体管收音机中常用的输出变压器代用，起与外线隔离的作用，对参数无特殊要求。有条件的话，也可用线性光耦等隔离外线。本机唯一需调整的是IC1的解码频点。因程控交换机中送出的忙音与拨号音的信号频率相同，可设法把话路中的拨号音经B1送入整机，然后微调R3，使IC1的⑧脚变为低电平即可。为了使继电器可靠吸合、电路稳定工作，要求5V电源电流要有200mA以上的驱动能力。?
