逻辑门组成的LC振荡电路

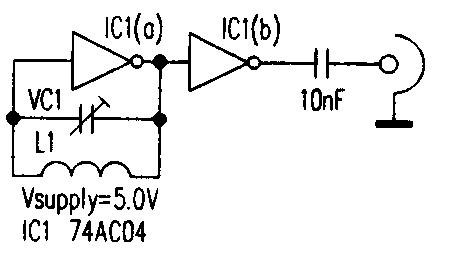

环形振荡器电路，其振荡器频率主要取决于反相器的内部参数。虽然振荡频率可由反相器供电电源调节。但十分不便。为了实现设计者给定的频率。可在反相器外部加接电感或电容器。下图是74AC04反相器外加LC的标准型振荡器。在给定的工作电压时，振荡器的频率是电感L1、电容C，以及信号传输延迟的函数关系。在图4左边给定有电感Ll、电容VCl、与振荡频率的定量关系。该电路的功率输出为17dBm/+5v。
环形振荡器电路，其振荡器频率主要取决于反相器的内部参数。虽然振荡频率可由反相器供电电源调节。但十分不便。为了实现设计者给定的频率。可在反相器外部加接电感或电容器。下图是74AC04反相器外加LC的标准型振荡器。在给定的工作电压时，振荡器的频率是电感L1、电容C，以及信号传输延迟的函数关系。在图4左边给定有电感Ll、电容VCl、与振荡频率的定量关系。该电路的功率输出为17dBm/+5v。
