门控及逻辑控制电路

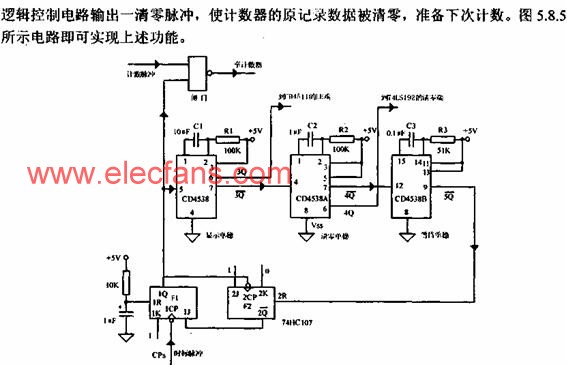

门控及逻辑控制电路的功能是：在时标脉冲的作用下，首先输出一个标准时间，在这个时间内，计数器记录下输入脉冲的个数：然后逻辑控制电路发出一锁存保持信号，使记录下的脉冲个数被显示一段时间，以便观察看清并记录下来：接下来逻辑控制电路输出一清零脉冲，使计数器的原记录数据被清零，准备下次计数。如图所示电路可实现上述功能。
