输入信号放大整形电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:19
输入信号放大整形电路

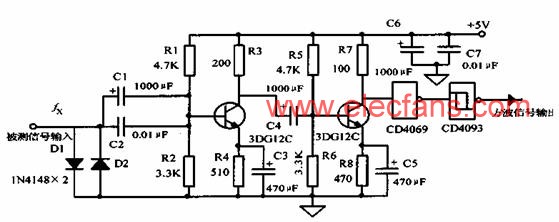

对于输出幅度比较小的正弦波信号，要测量其频率大小，首先要进行放大整形，变换成同频方波信号。实现北功能的电路如图所示。信号首先经过两只二极管D1，D2进行输入嵌位限幅，然后通过两级三极管组成的共射极放大器进行放大，待放大到足够的幅度后送至CD4093施密特触发器整形，从而可得到上，下沿非常陡峭的脉冲。
