555电路组成超声波驱虫电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

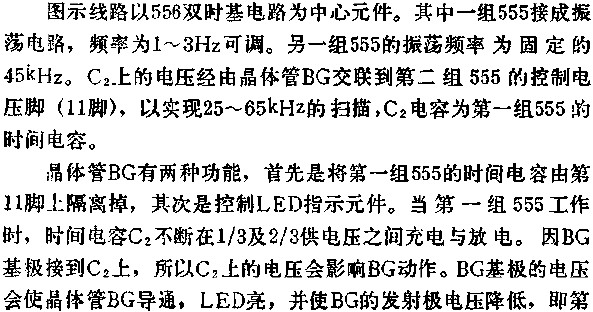

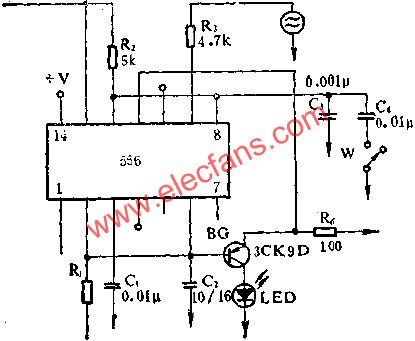

图中所示是用555组成的超声波驱虫电路.
L1脚的控制电压降低.
控制电压的降低会使该组555的输出频率增加到65KHZ,C2朝2/3供电压充电时,晶体管BG逐渐脱离导通状态,造成LED的亮度逐渐减弱,并使控制电压增加.增加的控制电压会使输出频率由65KHZ降到25KHZ.此段扫描时间约1/3到1秒,这决定于R1的设定.
