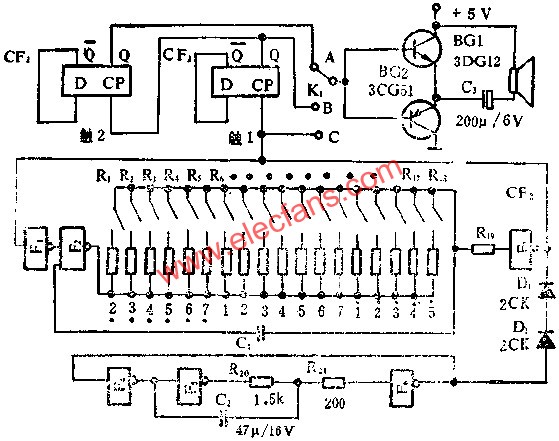

与非门、触发器组成电子琴线路图

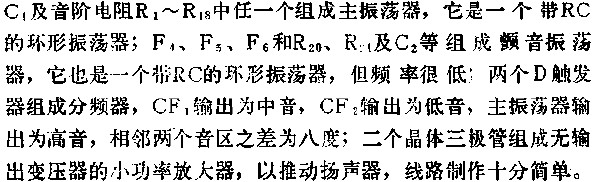

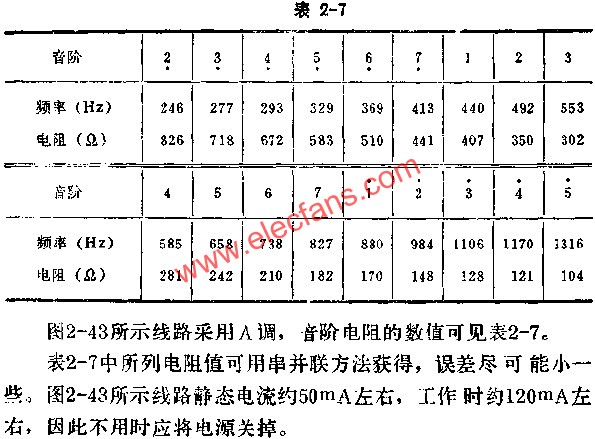

图中所示是用TTL与非门和触发器组成的玩具电子琴线路。图示线路可同时发出主音和颤音，它还可模拟小号、黑管等东器的声音，且制作较简单。图示线路由主振荡器、颤音振荡器、分频器及音频放大等几个部分组成。F1、F2、F3和R19、
