与非门组成小型电子琴线路电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

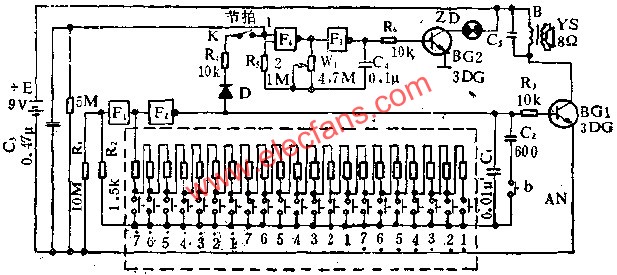

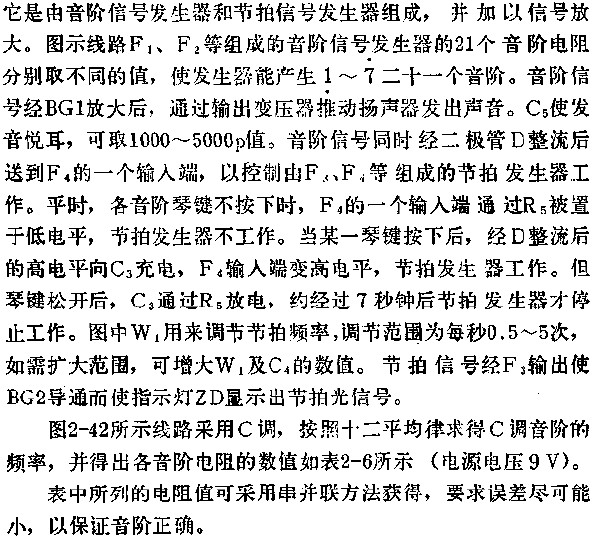

图中所示是用CMOS与非门组成的简易小型电子琴线路。

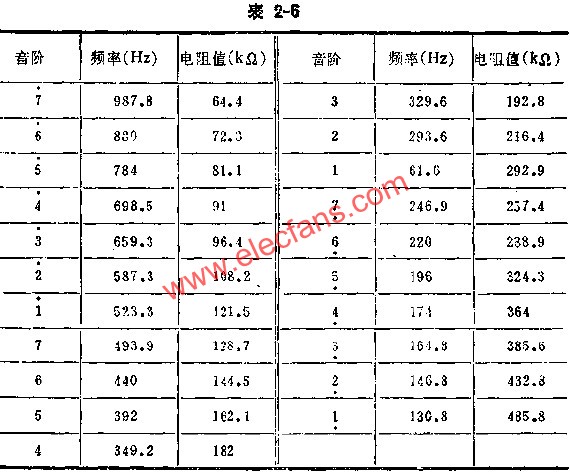

图中（B）AN按键是半音按键，当按下这个键时，电子琴发出的声音比原来那个音降低半音，以适应不同调号。按图示线路装好后无误，电子琴即能工作，如发现音阶不准，进一步调整音阶电阻阻值即可。
