简易无线话筒电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:29
200。L用直径为1毫米的漆包线，脱胎绕4圈，空心直径为5毫米左右。天线可以用多股细导线，长50厘米左右。话筒用收音机耳机，阻抗为800欧，其他元件要求都不高。

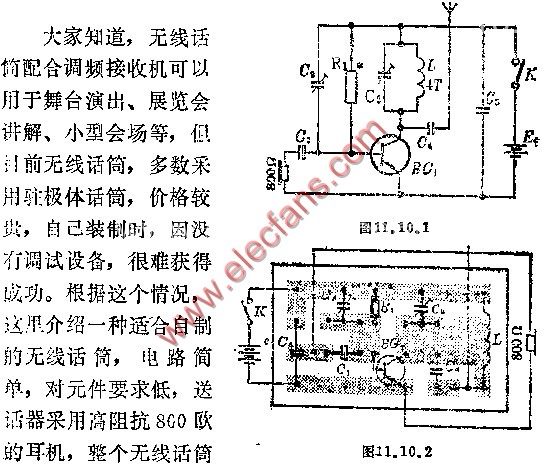

全部元件可以安装在图11.10.2的印制电路板上，安装完毕后便可通电试验，一般情况，电路便会起振。此时可以打
