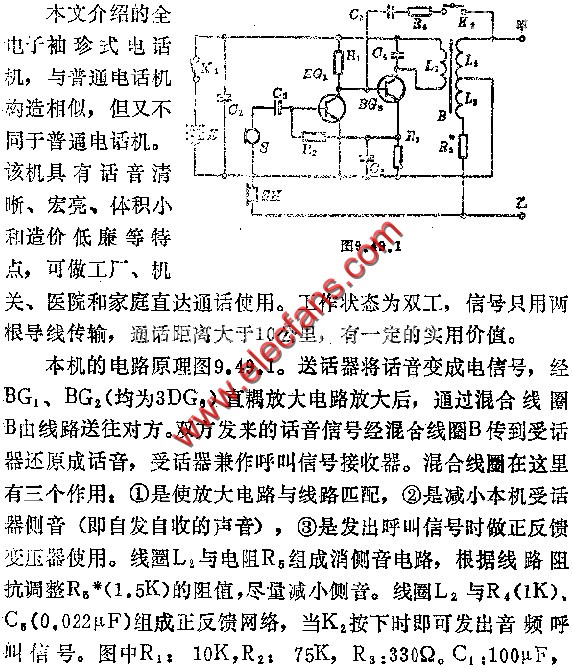

袖珍式电话机电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:31

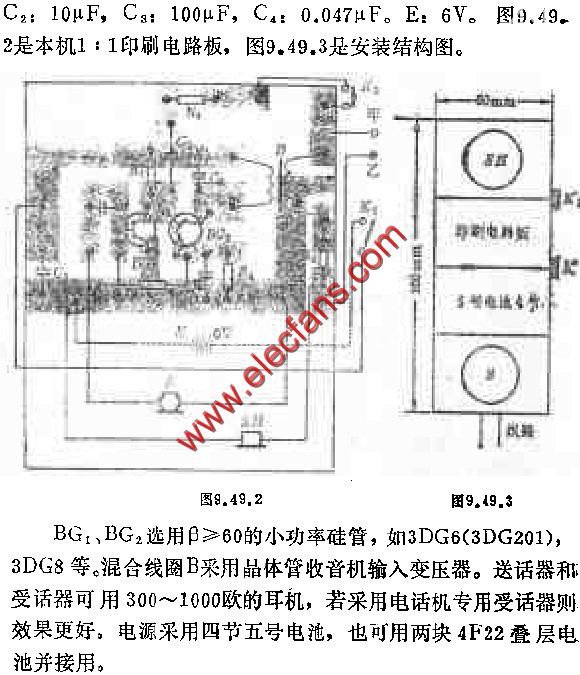

本机工作电流在8毫安左右，安装无误即可正常工作。甲乙接线柱没接线路时，受话器有较大的侧音，当接上线路后侧音应很小，否则可调消侧音电阻R5以减小侧音。
