单相能量回收逻辑反相器电路

电子发烧友 2019-01-21 能量回收逻辑,反相器

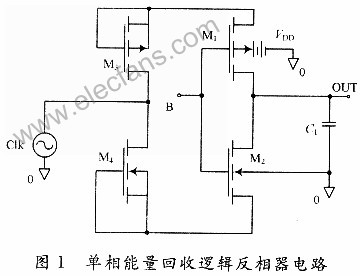

如图1所示。M1和M2的连接方式与传统的静态CMOS逻辑电路相似。不同的是电源不再是恒定不变的，而是用一个正弦信号代替，这个信号同时起到同步电路工作的作用，因此又称作电源时钟。M3和M4连接成二极管的形式用来控制充放电的路径。

　　当输入信号B为逻辑“O”时，M1导通，M2截止。正弦信号正半周时，通过M3和M1向负载电容充电，一旦电容充电到最大值，M3能够阻止电容向输入正弦时钟信号放电，输出保持在高电平不变。当输入信号B为逻辑“1”时，M1截止，M2导通。正弦信号负半周时，负载电容通过M2和M4向输入正弦时钟信号放电，一旦电容放电到最小值，M4能够阻止输入正弦时钟信号向电容充电，输出保持为低电平不变。
