晶体管电视机加装高压延时电路图

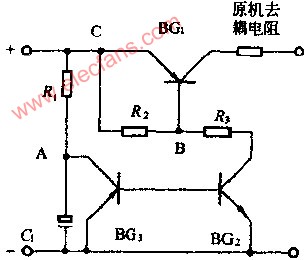

高压延时电路的电路见下图。电路一接通，由于电容器C1两端电压不能突变，A点电位为零，BG3不导通，BG2因此截止，同时因R2上无电压降，B、C两点同电位，BG1亦截
样，直流电压才馈送到行振荡级，使行扫描电路正常工作。
为稳定延时时间，C1的漏电流和晶体管的穿透电流应尽可能小。
