可以检测交流电源波形零点的同步脉冲发生器

可以检测交流电源波形零点的同步脉冲发生器

可以检测交流电源波形零点的同步脉冲发生器

电路的功能

这种零点检测电路可使电源的交流信号同步，并进行各种处理，或把同步信号加入电源中。电路的输出为单脉冲。
输入信号不只限于交流电源信号，也可以是普通的正弦波。本电路作为同步脉冲发生电路，已获得广泛的应用。

电路工作原理

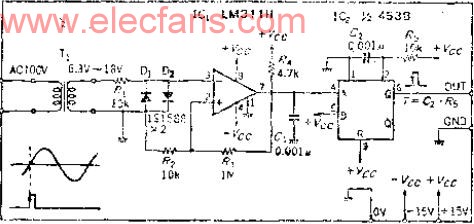

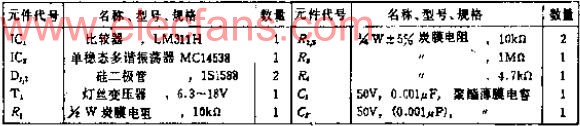

为了使100~220V的交流线路电压变成可供IC电路输入的电压，必须采用小型变压器，该变压器还起到与交流线路隔离的作用。电路只进行过零检测。用二极管D1、D2把波形幅度限制为正负0.6V左右，这样即使电源电压变化很大也能稳定工作。当交流线路的噪声非常高时，应在变压器的次级加低通滤波器，但选择滤波器的频率时应保证线路信号频率没有相移，过零检测由比较器IC完成，增加由R2、R3组成的滞后电路可使工作稳定。用IC1输出的上升沿触发单稳态多谐振荡器，产生T=C2、C5的脉冲，所以该脉冲的上升沿相当于零交点。
