输送带物品计数器电路原理图
输送带物品计数器电路原理图

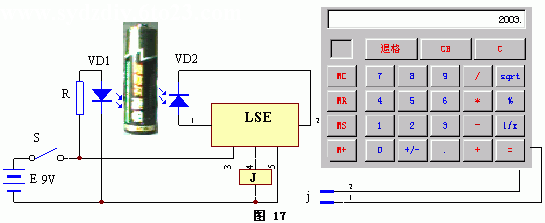

该装置的电路工作原理见下图。当输送带上无物品时，VD1发出的红外线直接照射在VD2上，导致VD2的内阻减小，故LSE的①、②脚间相当于串通，它的④脚输出高电平，继电器J励磁吸合。一旦输送带工作，有物品“不断”地遮断VD1发出的红外线时，联接在LSE④脚上的继电器J不断地吸合——释放——吸合，其触点j也不断地闭合——断开——闭合，就相当于人手不断地按动计算器上的“＝”键一样，从而在计算器的液晶显示屏上显示出累加数字来。该装置的计数频率不能大于25Hz。
