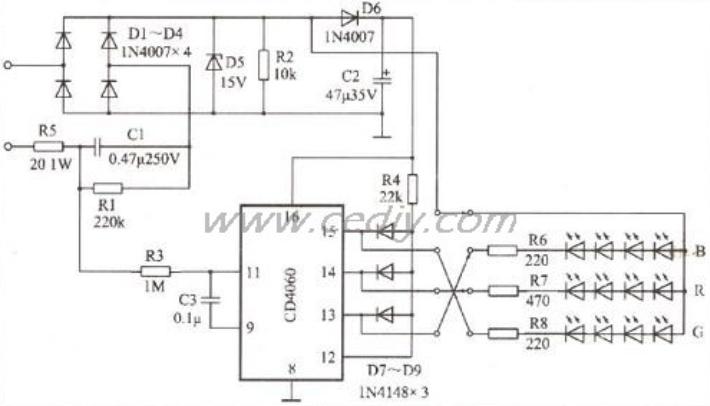

变色灯的电路图

变色灯的电路图

变色灯的电路图

这里要指出的是，外部灯泡必须采用乳白色的。这样才能较好的混色，不可采用透明的材料。
这种变色灯泡的功率约1W，比较省电，但亮度差一点，比较新颖、效果不错。

乳白色玻璃外罩的直径为Φ60 mm。印制板分两块，一块是电源部分及控制器部分，另一块是LED阵列。电源部分及控制器部分的印制板图如图7所示(印制板外圆尺寸Φ38mm)。图中仅示出有关元器件位置及印制板的走线(并未按比例画)。LED阵列的印制板如图8所示(并未按比例画)。仅表示各色LED的排列及印制板的走线。两印制板之间有4条连接线连接，在两印制板间有绝缘垫隔离。
