带滞后作用的光激发精密报警器
带滞后作用的光激发精密报警器

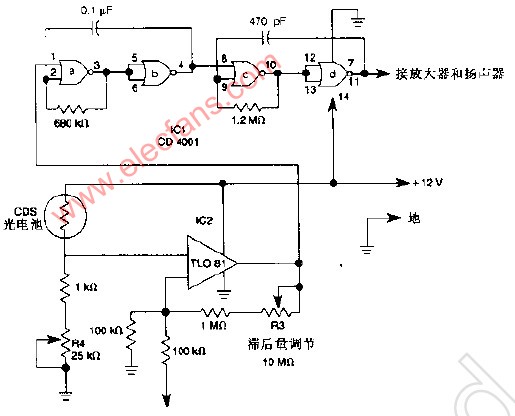

TL081用作惠斯登电桥电路中的比较器。当在管线照射下CDS光电池的阻值下降时，IC2的输出使由门电路a和b构成的低频振荡器产生10Hz的方波，该方波控制由门电路c和d构成的1000Hz振荡器的通和断，由此所产生的信号送到放大器。R3控制滞后量，它把通以断触发电平减小到接近于由R4调定的门限值。
