SM0038与单片机接口电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 09:54
SM0038与单片机接口电路

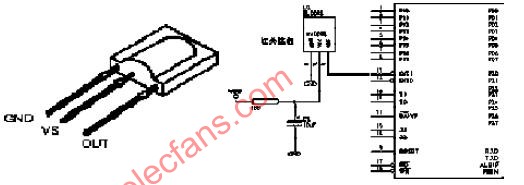

SM0038对外只有3个引脚：VS、GND和1个脉冲信号输出引脚OUT，外形引脚如图二所示。与单片机接口非常方便，如图三所示。VCC接电源+5V并经电容进行滤波，以避免电源干扰; GND接系统的地线（0V）；脉冲信号输出接CPU的中断输入引脚（例如8051的13脚INT1）。采取这种连接方法，软件解码既可工作于查询方式，也可工作于中断方式。
