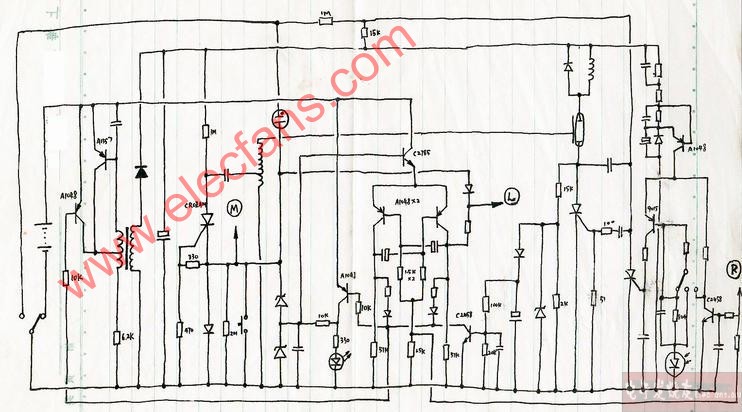

银燕闪光灯电路图 -BY-30AB3P for Minolt
银燕闪光灯电路图 -BY-30AB3P for Minolta
1、电路图中带圈的L、M和R对应热靴的左、中和右接点。
2、当初一直使用镍镉电池，一点没事儿。

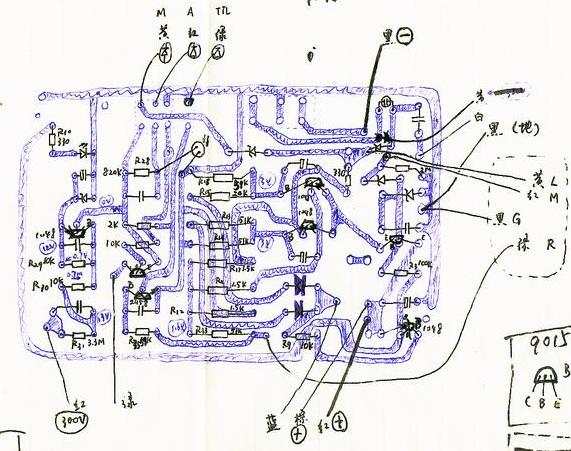

银燕BY-30AB3P for Minolta闪光灯印刷线路板图
