74HC574应用电路原理图 (用作寄存器)

来源:电子发烧友 作者:华强电子网 时间:2019-01-23 11:09

74hc

74HC574应用电路原理图

寄存器是一种重要的数字电路部件, 常用来暂时存放数据、指令等。一个触发器可以存储一位二进制代码,存放N位二进制代码,用N个触发器即可。因为我们的模型机是8位的,因此在本模型机中大部分寄存器是8位的,标志位寄存器(Cy, Z)是二位的。
在COP2000实验仪中,寄存器由74HC574构成,它可以存放8位二进制代码,其中的一位二进制代码是由一个D触发器来存储的。首先,我们先介绍一下74HC574的工作原理。图2-1是74HC574的原理图。

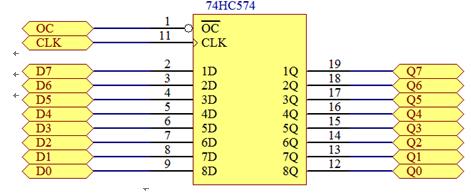

  图2-1 74HC574原理图
        我们可以看到,在CLK的上升沿,输入端的数据被打入到8个触发器中。当OC = 1 时,触发器的输出被关闭,当OC=0时,触发器输出数据。
    表2-1列出了74HC574的使用方法。

                          表2-1  74HC574使用方法
