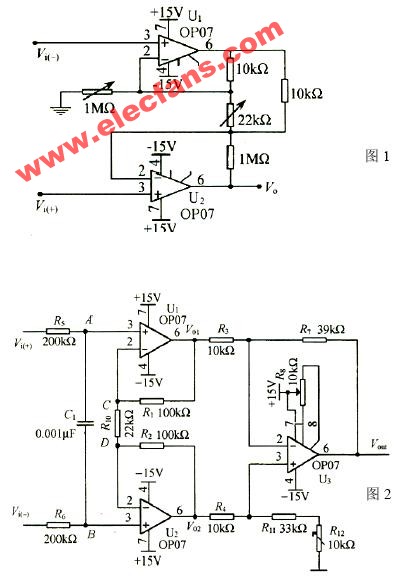

低噪声前置放大电路的设计 最初方案如图1。采用op07运算放大器，本电路结构简单，输入阻抗较高，放大倍数可调，但是共模抑制比较小。实测只达到104，所以我们放弃本方案，选择了第二个方案，如图2。此电路的优点在于输入电压接在两个运放的同相端，输入阻抗高，共模抑制比大，可满足要求。其中，直流信号的共模抑制比实测可达2.5×106，交流信号的共模抑制比可达2×105。由电路的对称性可知共模信号被有效地抑制，而差模信号放大了10倍，从而提高了共模抑制比。另外，温度在两个输入端引起的漂移是共模信号，对输出电压影响很小，无需另加补偿。

图1低噪声前置放大电路的设计  图2低噪声前置放大电路的设计
