初值预置电路
考虑到控制信号与输入变量的关系，需要用一个数据选择端，同时由于数据是由四位二进制数所组成，所以共选用两个双4选1数据选择器74153。 74153的输出受与4516相连的加法器74390的输出控制。此部分采用74LS153芯片、输入与非门74LS00以及加法器74390构成，其电路原理图见图4和图5。
其中74LS153引脚图内部有2个4选1数据选择器，其真值表为表2。
其中C0-C3为数据输入端，Y为输出端，A、B称为地址输入端。A、B的状态起着从4路输入数据中选择哪1路输出的作用。输出状态与输入数据无关。注意A、B地址在集成块中由2个4选1共用，高位为B，低位为A，BA=01时，Y=C1，BA=10时，Y=C2。

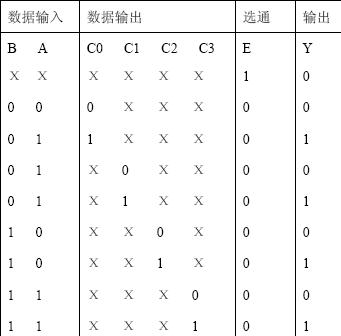

表2 74LS153的真值表
通过在C0-C3处输入相应的值，A、B和Y之间构成了同或门逻辑，这就是一个逻辑函数发生器。
