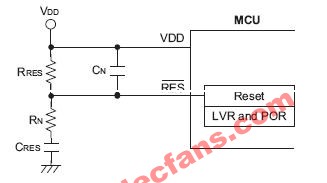

? 高抗干扰型RC 复位电路，应用于干扰较强的环境。
? 复位时间长短由RRES 和CRES 的值决定。
? 复位时间的长短，一般考虑为当系统电源稳定进入MCU 工作范围时，才可结束复位。当MCU 断电时，CRES
上的电荷应尽快完全放电。
? RRES 和CRES 建议数值为100kΩ和0.1μF。
? 匹配电阻RN 和匹配电容CN 用于匹配内部设计，一般其数值10kΩ及0.01μF，即为RRES 和CRES 的1/10。
? 高抗干扰型复位电路，主要应用于强干扰环境，要求CN 电容需与MCU 的RES 和VDD 引脚的连线最短。
