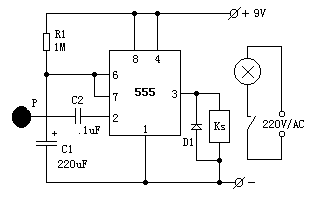

555触摸定时开关电路图

555触摸定时开关电路图

555触摸定时开关电路图

集成电路IC1是一片555定时电路，在这里接成单稳态电路。平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

　　当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
　　当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
　　定时长短由R1、C1决定：T1=1.1R1*C1。按图中所标数值，定时时间约为4分钟。D1可选用1N4148或1N4001。
