追光者：国产超亿像素图像传感器厂商威派视半导体

追光者：国产超亿像素图像传感器厂商威派视半导体

时至今日，已是南京威派视半导体技术有限公司成立的第五个年头。

“五年前，我们还在南大的实验室里畅想国产光电图像传感器的未来，一眨眼已是创业的第五个年头，时光如驹，不敢停留，唯有一路前行。”威派视董事长兼总经理马浩文博士感叹到。

依据最新数据显示，全球CMOS成像芯片市场规模由2017年的139.05亿美元增长至2022年的233.66亿美元，复合年均增长率达66.0%，预计2023年将达253.13亿美元。CMOS成像芯片在国内也处于高速发展的阶段，预计到2024年国内CMOS成像芯片市场规模将达到516.5亿元。

2009年，威派视团队在南京大学期间发明了首个垂直电荷转移成像器件（Vertically-charge-transferring Pixel Sensor, 简称“VPS”）。团队十年磨一剑，成功将成像芯片的像元尺寸缩小至纳米级。2021年，威派视推出首款6亿像素超大规模成像芯片，是业界已报道的像素尺寸最小，像素规模最大的成像芯片，并获A轮亿元融资。至此，威派视持续推出多款自主研发的超亿像素成像芯片，主要面向医疗成像、专业影像（含广域监控）、机器视觉等领域，拓展了现有CMOS图像传感器的应用边界。

医疗成像：独有的无透镜显微成像方案获准应用

在医疗成像领域，威派视拥有独特的无透镜显微成像方案，显微成像分辨率500纳米，兼具高分辨与大视野，无需光学镜头，一次成像，秒级获得全视野显微图像，是传统显微镜视野的500倍，可大大提升检测通量。该方案的核心部件超大规模成像芯片被称为“可以直接看清细胞”的芯片，已在体外诊断(IVD)及基因检测等领域应用取得重大进展。

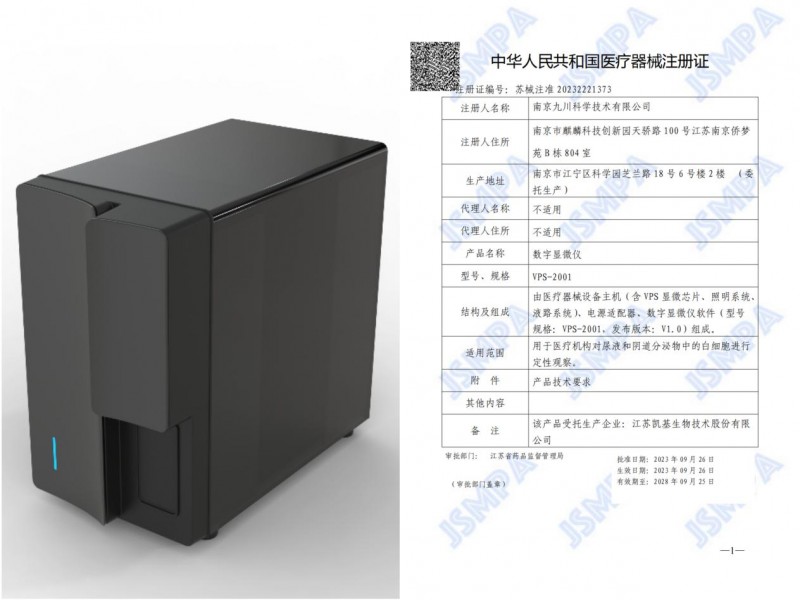

基于VPS超大规模成像芯片研发的数字显微仪已取得医疗器械注册证（苏械注准 20232221373），陆续在各医疗机构展开验证和应用。

专业影像：VPS超大规模成像方案扩展了现有广域监控方案的新边界

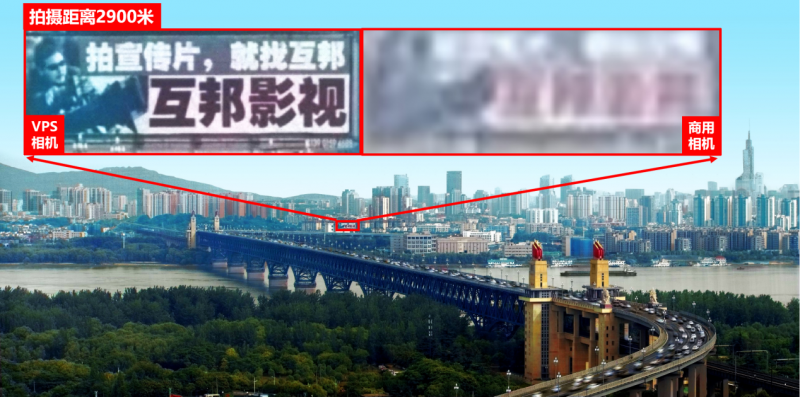

VPS超大规模成像方案可提供远距离更大范围的高清拍摄，支持16个ROI，实现全域高速读取，可从任意区域读取图像，在目标快速定位和多目标观测上有明显优势，拓展了现有广域监控方案的新边界。

针对大靶面、高分辨的方案场景，要求成像传感器“小”而“轻”，VPS超大规模成像芯片单芯片超6亿，像素尺寸0.7微米，更符合现有微纳卫星和无人机吊装的场景需求，在城市安防、交通监测、森林防护、桥梁检修、电力巡检等方面应用优势明显。

机器视觉：VPS大面阵成像方案让工业检测更高效精准

在机器视觉领域，基于VPS技术的大面阵成像方案具备大靶面和小像素，让机器视觉更加高效精准。单芯片像素规模超4亿，凭借高精度的图像采集功能，精准捕捉样品表面的细微缺陷和异常情况，实现全面而高效的缺陷检测。

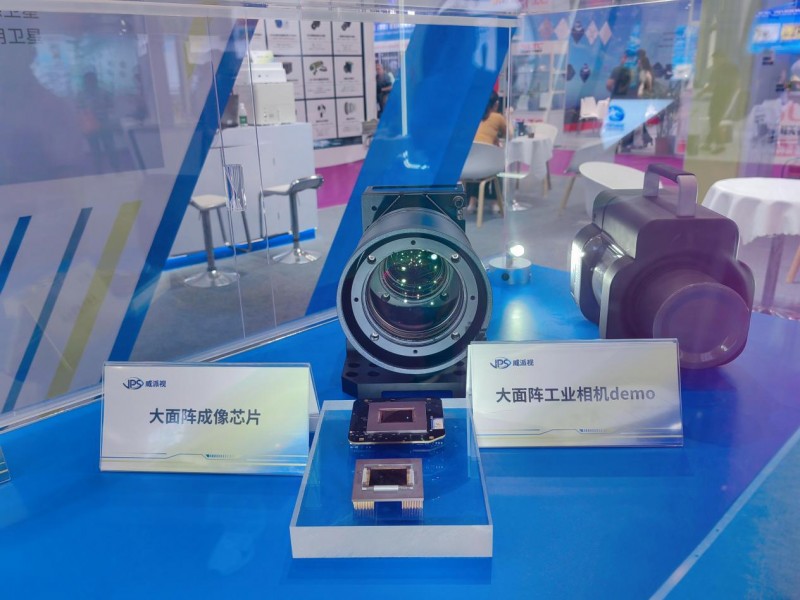

2023年9月，在第24届中国国际光电博览会上，威派视联合客户展示了基于VPS芯片的大面阵工业相机，可解决现有大面阵相机系统复杂、体积大、功耗高的问题，在获得长焦距和大视场的同时减小体积、重量、功耗和成本，让你在看清更大范围的同时获得更多微细节。

VPS技术作为新型的图像传感器技术，其特点是能够在持续缩小像素尺寸的同时保持更优异的信噪比。随着VPS技术的不断精进，未来可作为感存算一体化图像传感器的技术基础，实现真正的智能化视觉技术，让感知更加智能，为自动驾驶、敏捷机器人、智能无人机等前沿领域提供新思路。

“我们坚信协同合作、持续创新才能走得更远。我们与高校产学研深度融合，构建VPS技术全链条一体化创新平台，为客户提供集芯片、模组、算法、软件于一体的视觉芯片解决方案，持续在医疗、大健康、科学研究、商业卫星、工业检测等领域，助力客户突破视觉界限，拓展应用新边界。”威派视董事长兼总经理马浩文博士表示。

五年一大计，前一个五年威派视在团队建设、工艺技术稳定性迭代，多行业应用等方面实现了0-1的突破。下一个五年，威派视团队将继续努力，加速在医疗成像、专业影像、机器视觉等行业的产品迭代，为客户提供更多更优质稳定的图像传感芯片产品，做一个坚定执着的追光者。
