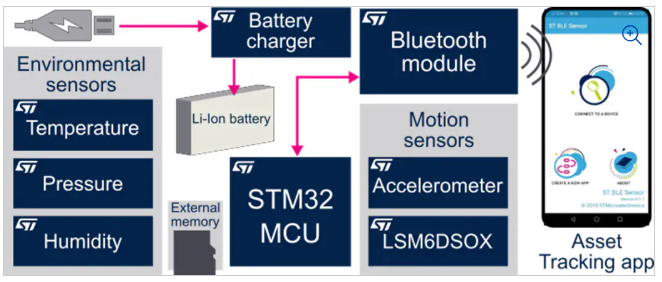

一个可行的资产追踪解决方案，必须克服传感、存储和传输数据所带来的多项设计挑战——在极为紧凑且低成本硬件上，仅靠有限的电源供电。该电池供电的资产追踪解决方案集成了一系列数字传感器、超低功耗STM32微控制器和蓝牙模块，配合电源管理电路，可在较长的存储和运输周期内实现全面的环境、姿态和运动监测。

在环境监测方面，超低功耗STM32L4 MCU以设定间隔监测分立数字MEMS温度、湿度和压力传感器的数据，从而触发相应操作——例如当湿度超过阈值时启用集装箱内的除湿系统，或当压力传感器检测到的高度变化与飞机起飞一致时，关闭无线电传输。MCU同样可以监测加速度计数据，以记录运动、姿态、振动、冲击和自由落体事件；而新一代传感器所搭载的机器学习内核，则可实现更出色的功耗管理和更高的监测精度，甚至能够监测车辆、船舶和飞机最复杂的运动状态。

MCU通过可拆卸存储器存储追踪数据，授权智能手机应用可经由蓝牙模块（带应用处理器）访问这些数据。该模块还允许应用程序配置MCU上相关的资产追踪参数，如关键阈值和日志记录频率，以满足用户和应用的特定需求。智能手机上的数据可即时分析，或转发至中央服务器或云服务进行大规模处理与分析。

USB电池充电的电源电路和精细的电源管理电路，以及故障情况下的适当关断和重启保护，共同完善了整体设计方案。

主要产品优势

BlueNRG-M2 BLE 5.2模块

该认证模块基于蓝牙低功耗5.2规范，提供卓越的无线连接范围、性能和安全性，并配备应用处理器，无需MCU介入即可完成设备配置和存储传感器数据的访问。

STM32L4+系列微控制器

这款超低功耗微控制器非常适合电池供电应用，搭载Arm? Cortex?-M4 32位RISC内核，具有出色的电源管理能力和性能，配备适当的时钟速度和丰富的外设接口，可同时管理来自多种传感器的数据。

LIS2DW12 — 高性能3轴加速度计

这款超低功耗、高精度三轴线性加速度计非常适合追踪资产运动状态，并在功耗受限的解决方案中捕获急剧加速事件，如坠落、滑落和碰撞。

LSM6DSOX — 低功耗惯性传感器

这款iNEMO 6DoF惯性模块提供物体运动和旋转数据，并搭载机器学习核心（Machine Learning Core）、有限状态机（Finite State Machine）和高级数字功能，可即时检测重要事件并触发MCU做出相应响应。

HTS221 — 高精度湿度传感器

这款高精度传感器为资产追踪应用采集湿度和温度数据，并支持关键阈值监测，在冷链运输等应用中尤为重要。

LPS22HH — 高精度气压计

这款超紧凑型压阻式绝对压力传感器在260至1260 hPa范围内作为数字输出气压计工作，甚至能够检测高度急剧变化，如飞机起飞或降落时的情况。

STBC02 — 锂离子电池充电器

配有LDO、负载开关和复位发生器的线性锂离子电池充电器。

功能特性

? 应用运行在Cortex-M4内核上，配备单精度浮点单元（FPU），实现全套DSP（数字信号处理）指令和内存保护单元（MPU），增强应用安全性。

? 高度集成、小型化和超低功耗，使追踪节点紧凑便携，延长电池续航时间。

? 可灵活更改存储在内存中的占空比和传感器参数，以及阈值设置，并通过BLE移动设备上的相应应用程序唤醒系统。

? MEMS环境和运动传感器为资产追踪场景（如冷链应用）提供高精度数据：湿度精度±3.5%RH，温度精度0.5%。

? 板载系统级封装包含3D数字加速度计和3D数字陀螺仪，搭载机器学习核心、有限状态机和高级数字功能，在高性能模式下功耗仅为0.55 mA，并支持始终开启的低功耗特性，为用户提供最佳运动体验。

? 板上模拟元件同样采用意法半导体产品：包括电池充电与管理、以及为板载各元件供电的电源转换器件。此外还包含信号调理器件，如运算放大器和比较器，以及多重ESD保护。
